RAYSNAKE STRIP
Soffitto radiante metallico a doghe

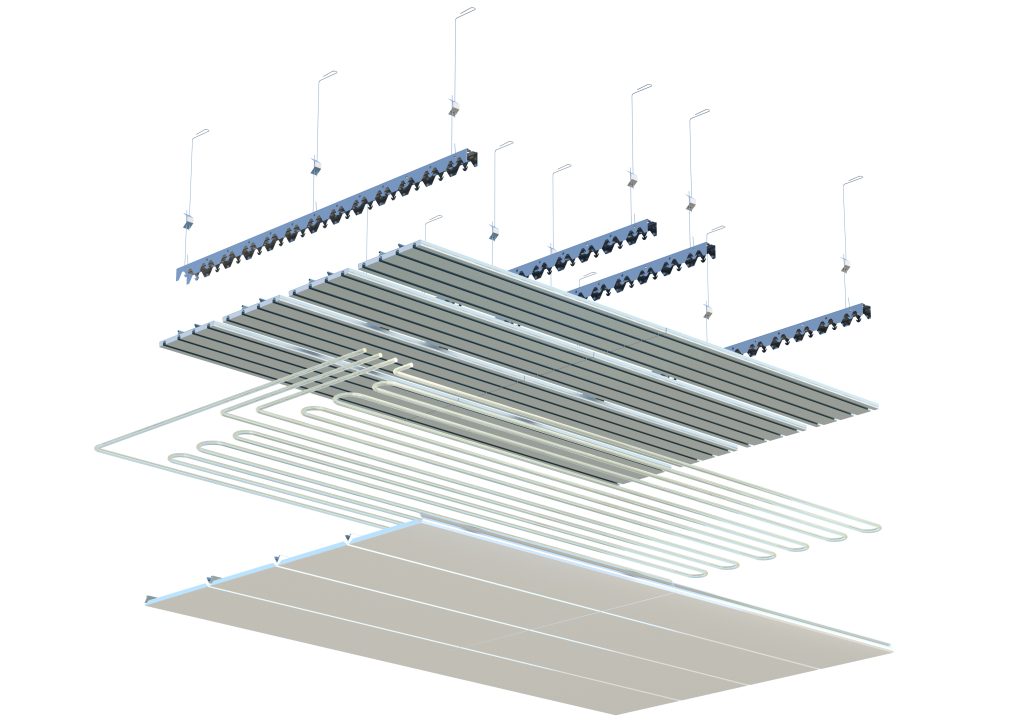

Pannello metallico a doghe in acciaio o alluminio per sistemi radianti a soffitto, personalizzabile in dimensioni, colori e materiali in base alle esigenze applicative. La doga metallica può essere liscia o forata a seconda dei gusti estetici del cliente. Lo strato isolante può essere scelto in base alle esigenze termiche e acustiche richieste. Il tubo per l’attivazione radiante viene applicato in modo continuo a soffitto senza l’utilizzo di raccorderia. Sono possibili due diversi modi di attivazione radiante per la doga:
- RAYSNAKE PLUS STRIP con piastra dotata di diffusori in alluminio continui e isolante
- RASYNAKE SMART STRIP con clips portatubo applicate direttamente nel profilo della struttura.
Dimensioni:
Larghezza 200 – 300mm
Lunghezza max 6.000mm
Tubo:
12 – 16 mm
Passo circuito:
SMART 5 cm – PLUS 12 cm
Lunghezza circuito:
15 mt/mq max 60 mt
Volume circuito:
1.2 lt/mq
Portata:
20 lt/h mq
Perdita di carico circuito:
0.9 kPa per circutito 60 mt
Peso:
10 kg/mq
Classe di reazione al fuoco:
B-s1, d0
Resa termica:
Caldo 36°C 96 W/mq – Freddo 15°C 92 W/mq
PLUS STRIP
SMART STRIP
