RAYSNAKE BAFFLE
Pannello radiante metallico a baffle

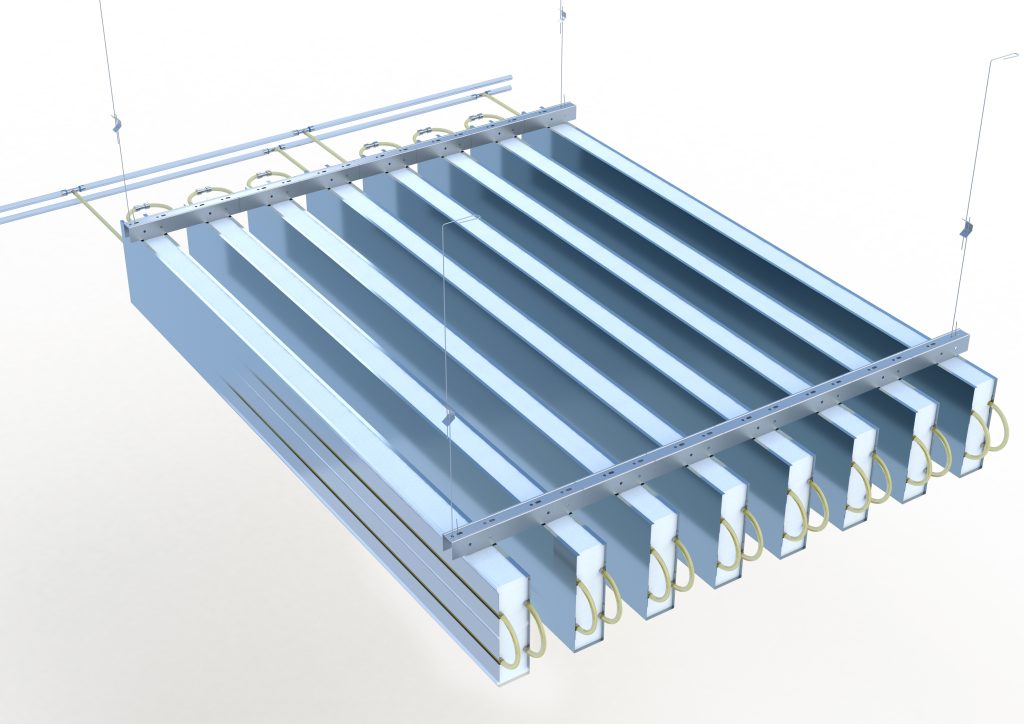

Pannello metallico a BAFFLE in acciaio o alluminio per sistemi radianti a parete e soffitto, dotato di doppia attivazione laterale, personalizzabile in dimensioni, colori e materiali in base alle esigenze applicative. Il baffle metallico può essere liscio o forato a seconda dei gusti estetici del cliente. I diffusori in alluminio consentono alte prestazioni termiche e velocità di messa a regime. Lo strato isolante può essere scelto in base alle esigenze termiche e acustiche richieste. I circuiti interni sono in polietilene con barriera ossigeno.
Dimensioni:
Base 25 mm Altezza 250 mm Passo 65 mm
Base 30 mm Altezza 250 mm Passo 70 mm
Base 40 mm Altezza 300 mm Passo 80 mm
Base 50 mm Altezza 300 mm Passo 90 mm
Lunghezza max 3.000 mm
Tubo:
8 mm
Passo circuito:
10 cm
Lunghezza circuito:
Max 25 mt
Volume circuito:
0.5 lt/mq
Portata:
20 lt/h mq
Peso:
10 kg/mq
Classe di reazione al fuoco:
B-s1, d0
Resa termica:
Caldo 36°K 68 W/mq – Freddo 15°C 60 W/mq
