RAYGEX SPACE S
Pannello radiante a parete e soffitto

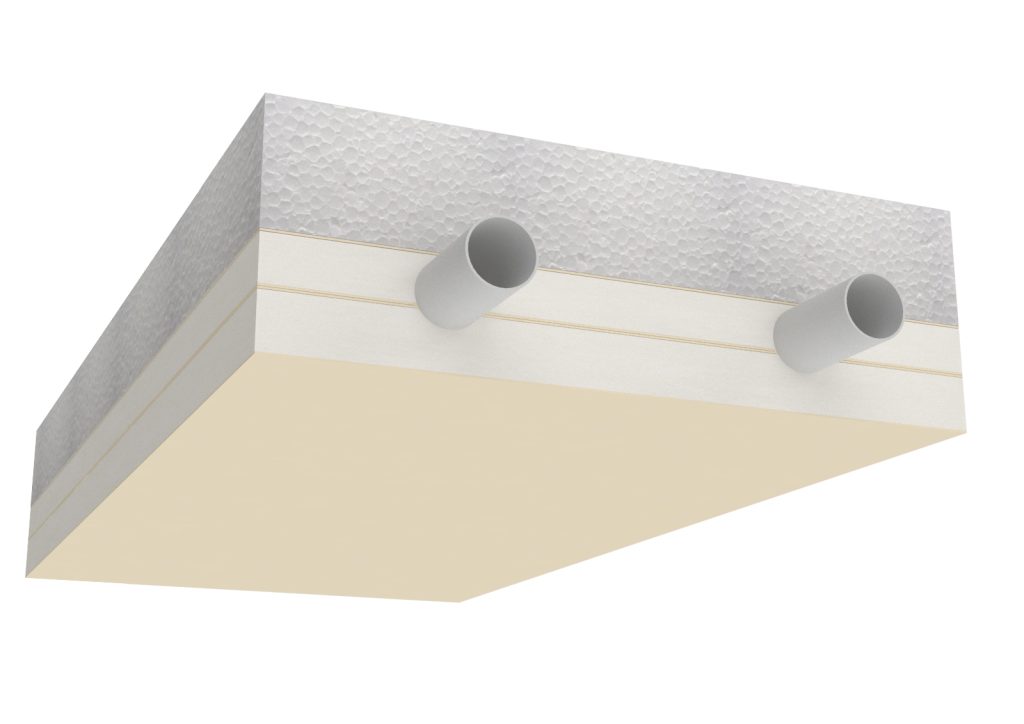

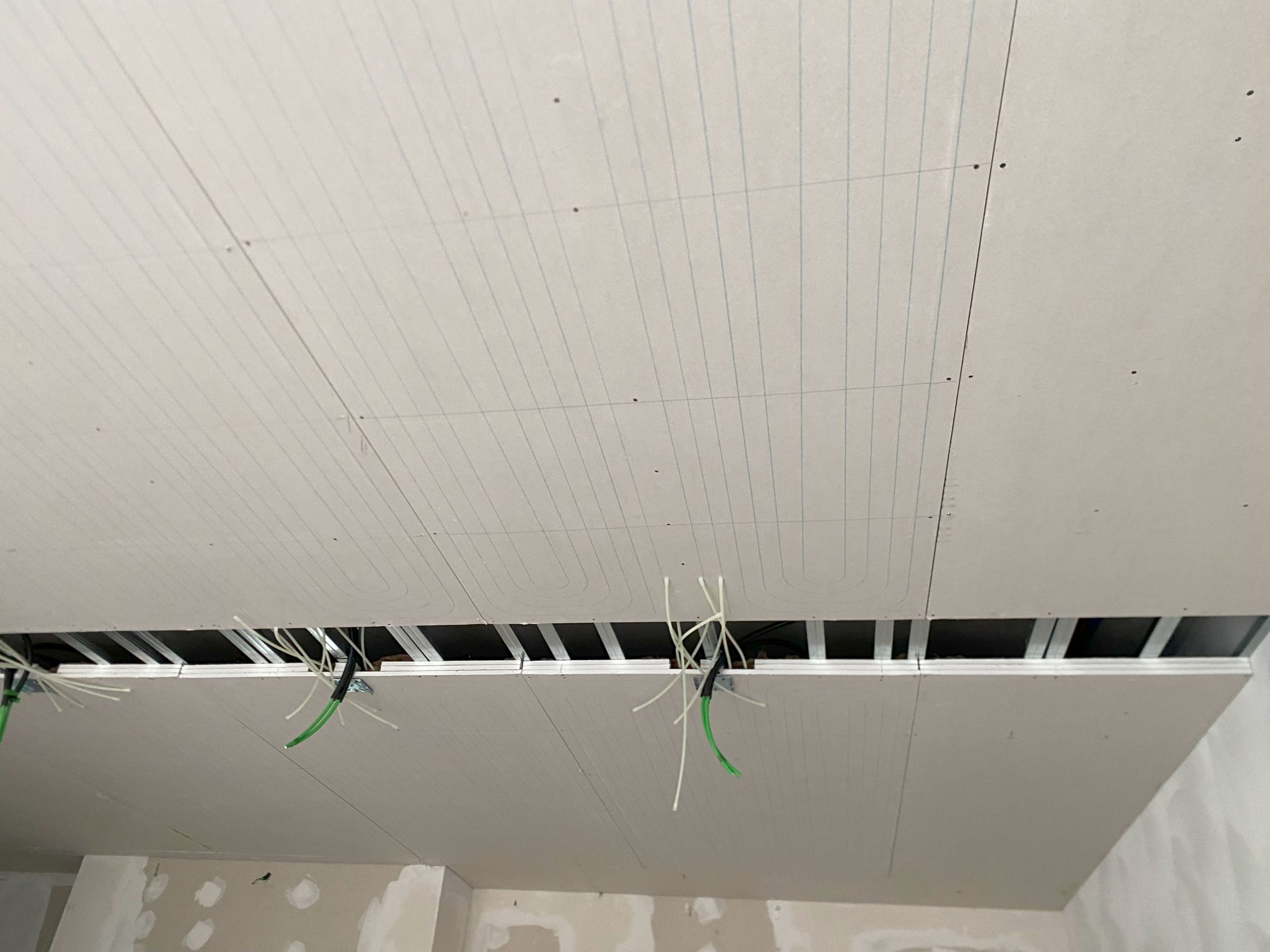

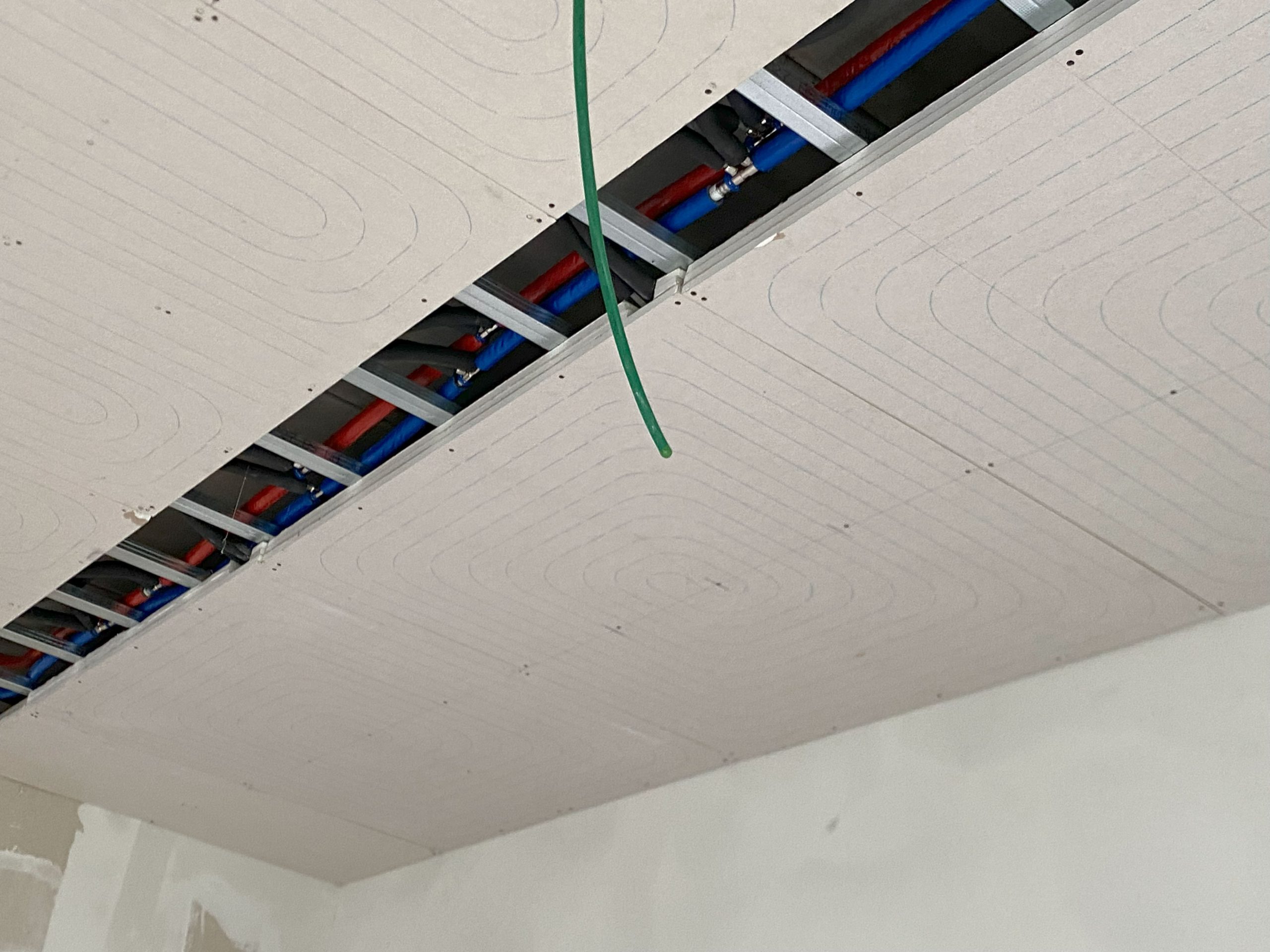

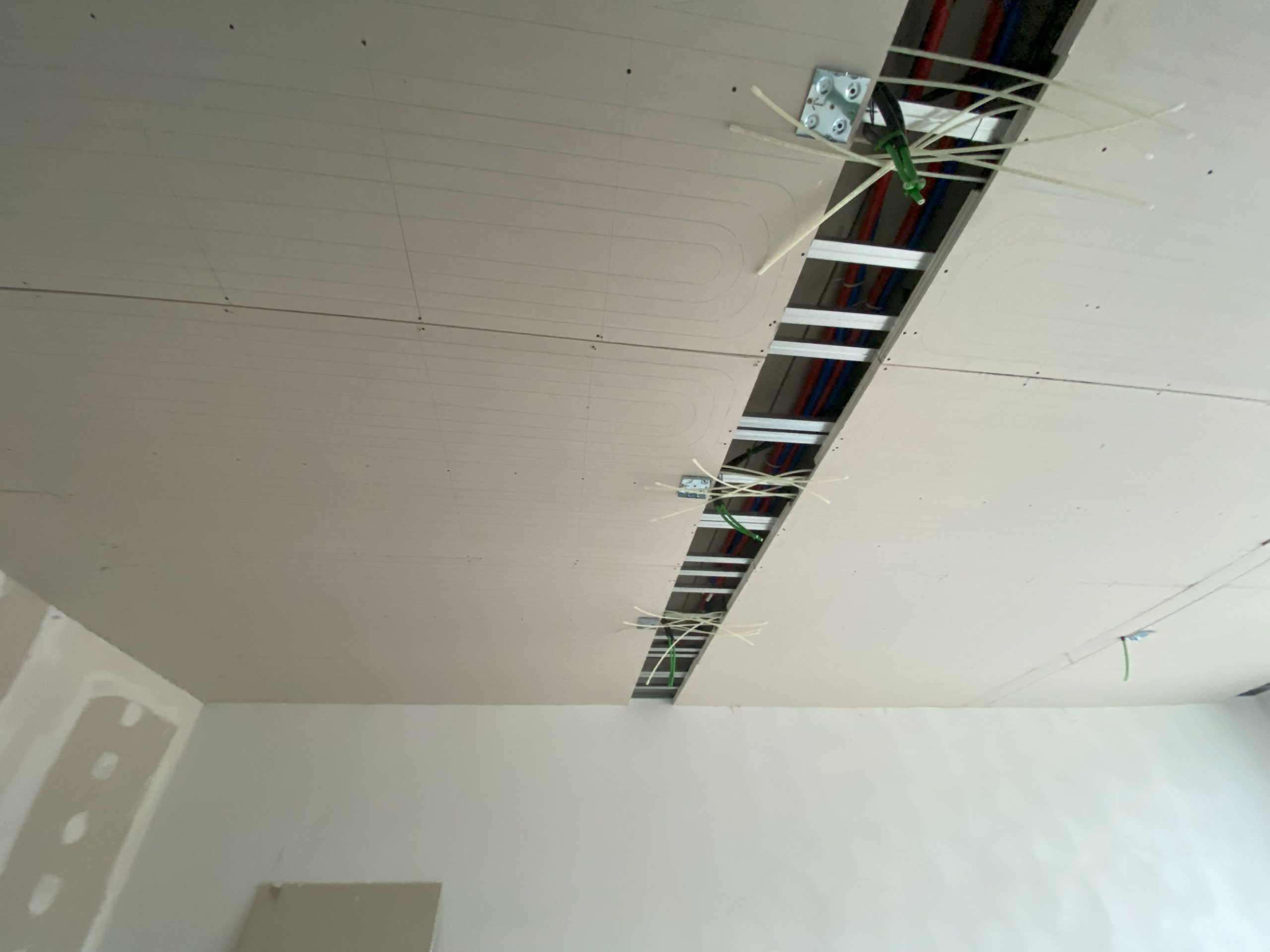

Pannello radiante a parete e soffitto a doppia lastra di cartongesso, realizzato in varie dimensioni e in vari formati per incontrare le diverse esigenze applicative. Il pannello può
essere personalizzato in materiali e configurazioni in base alle specifiche del cliente, può presentare passi diversi a seconda delle rese termiche richieste e dotato di zone prive di

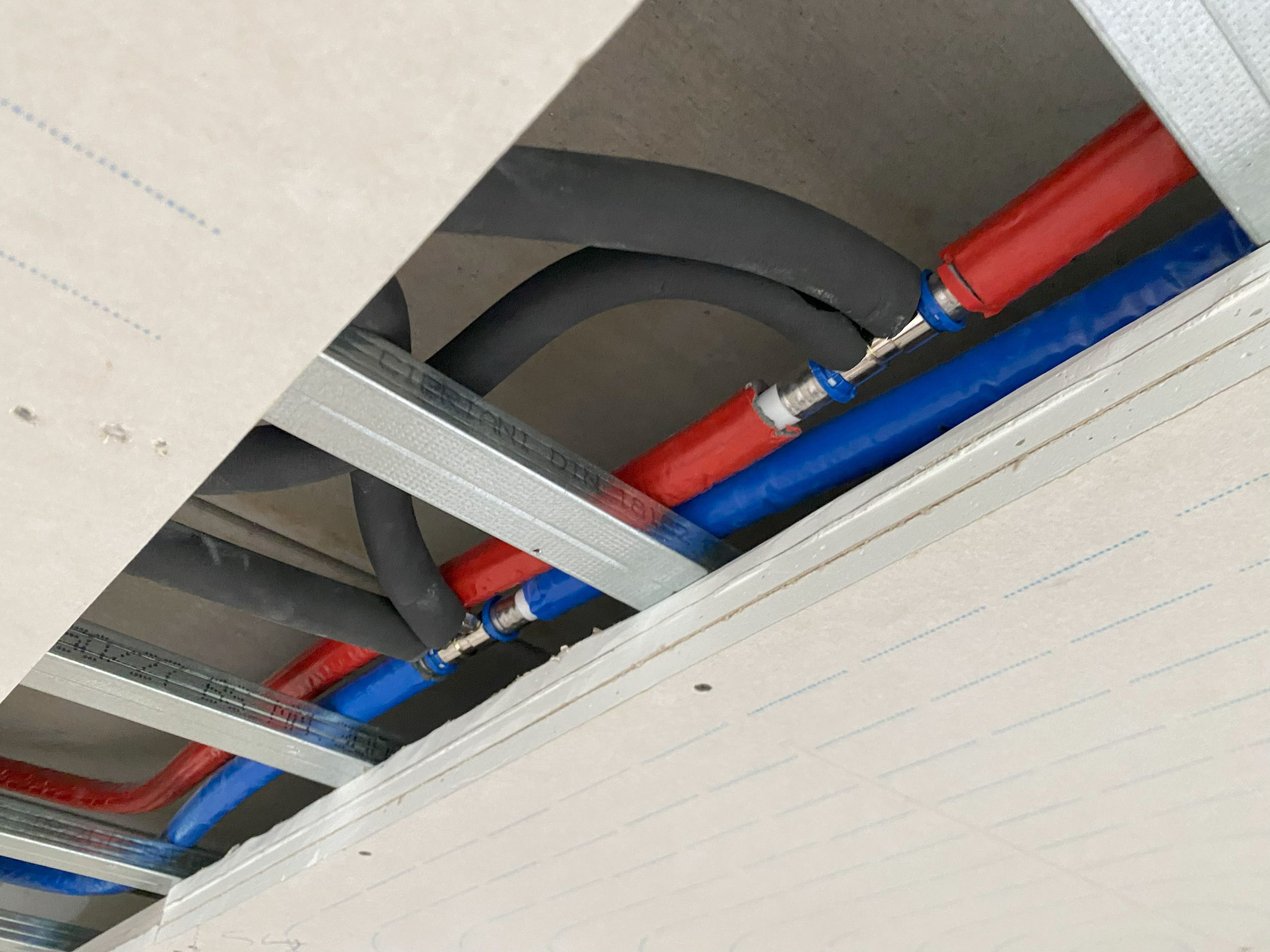

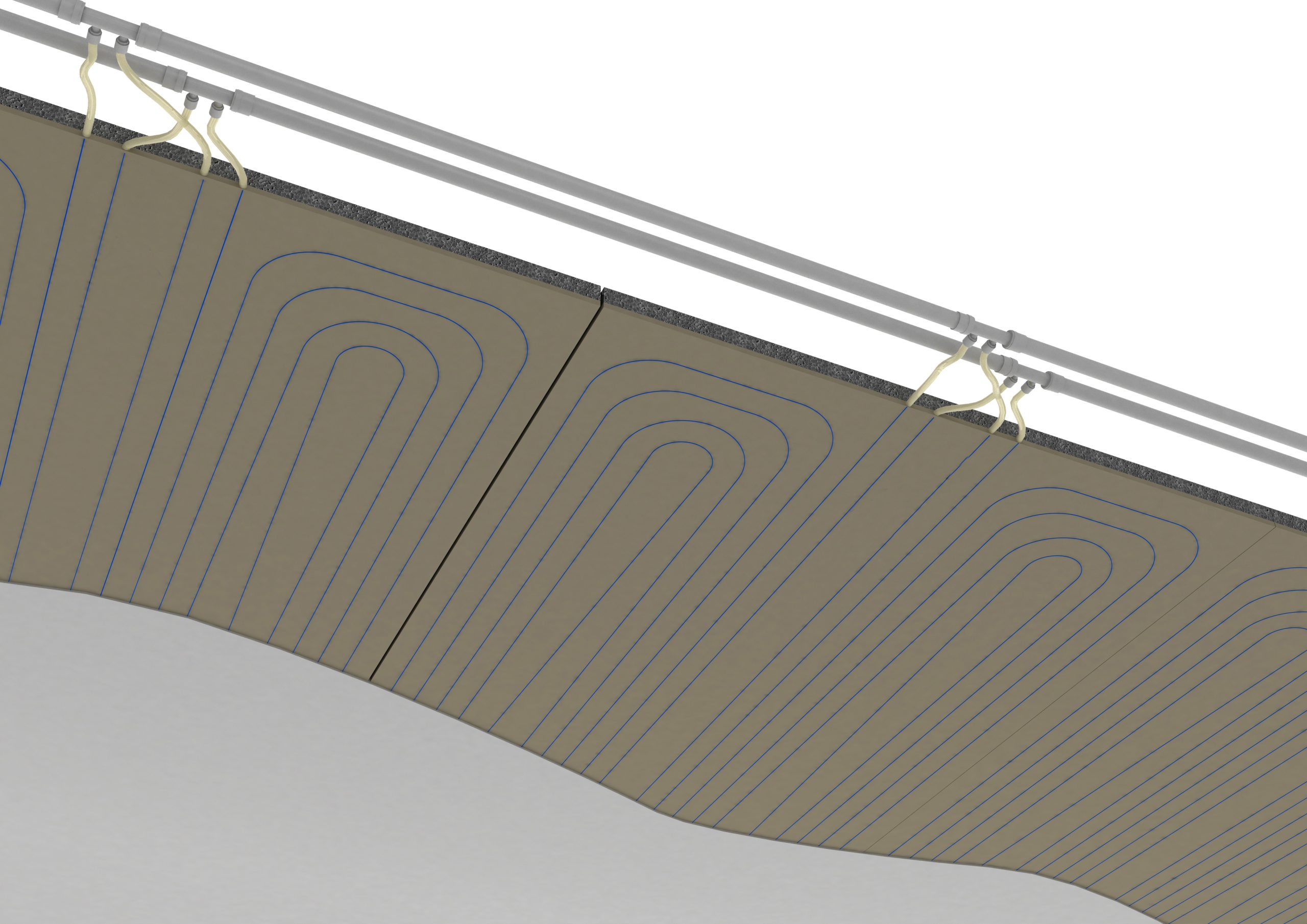

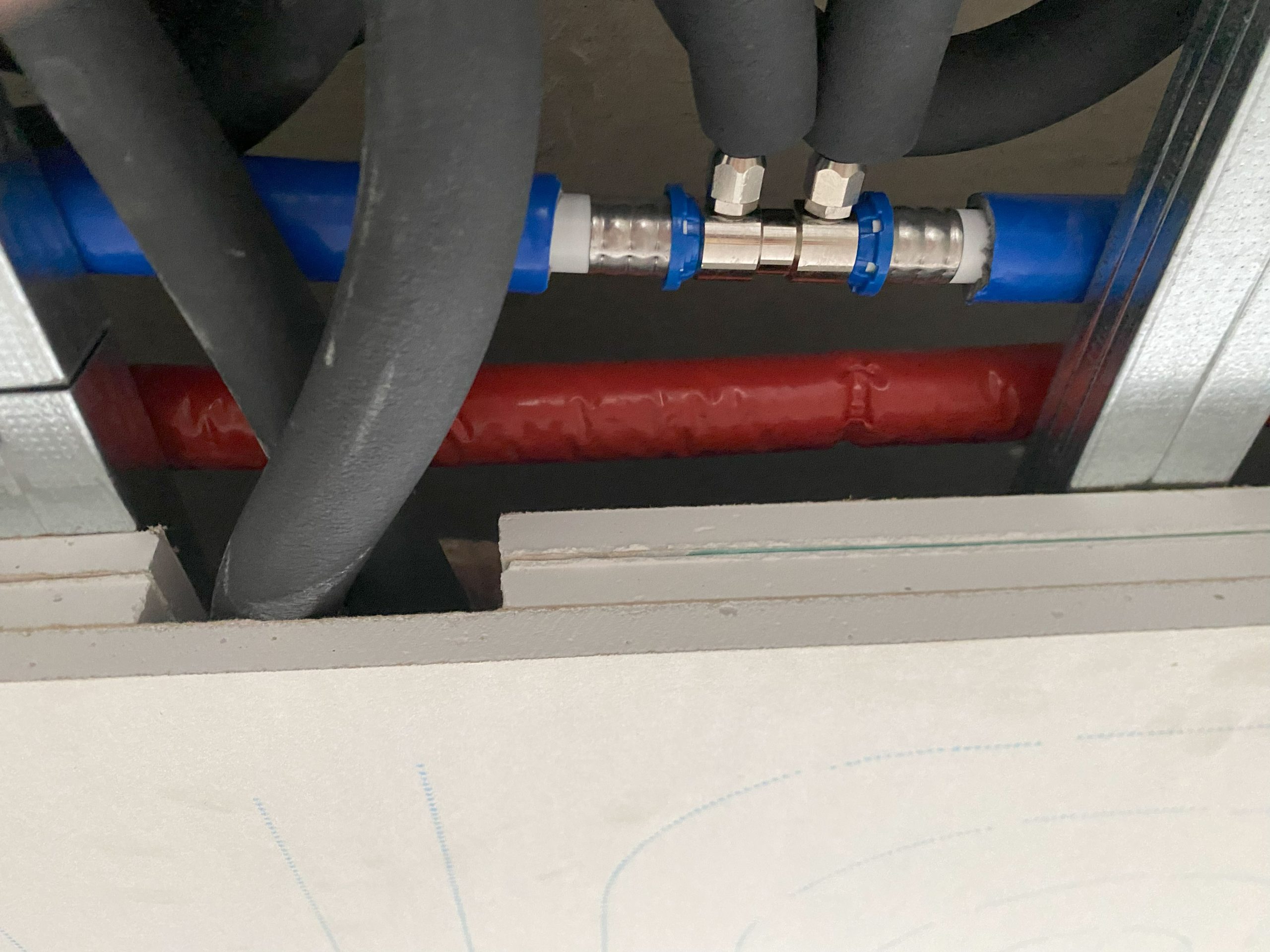

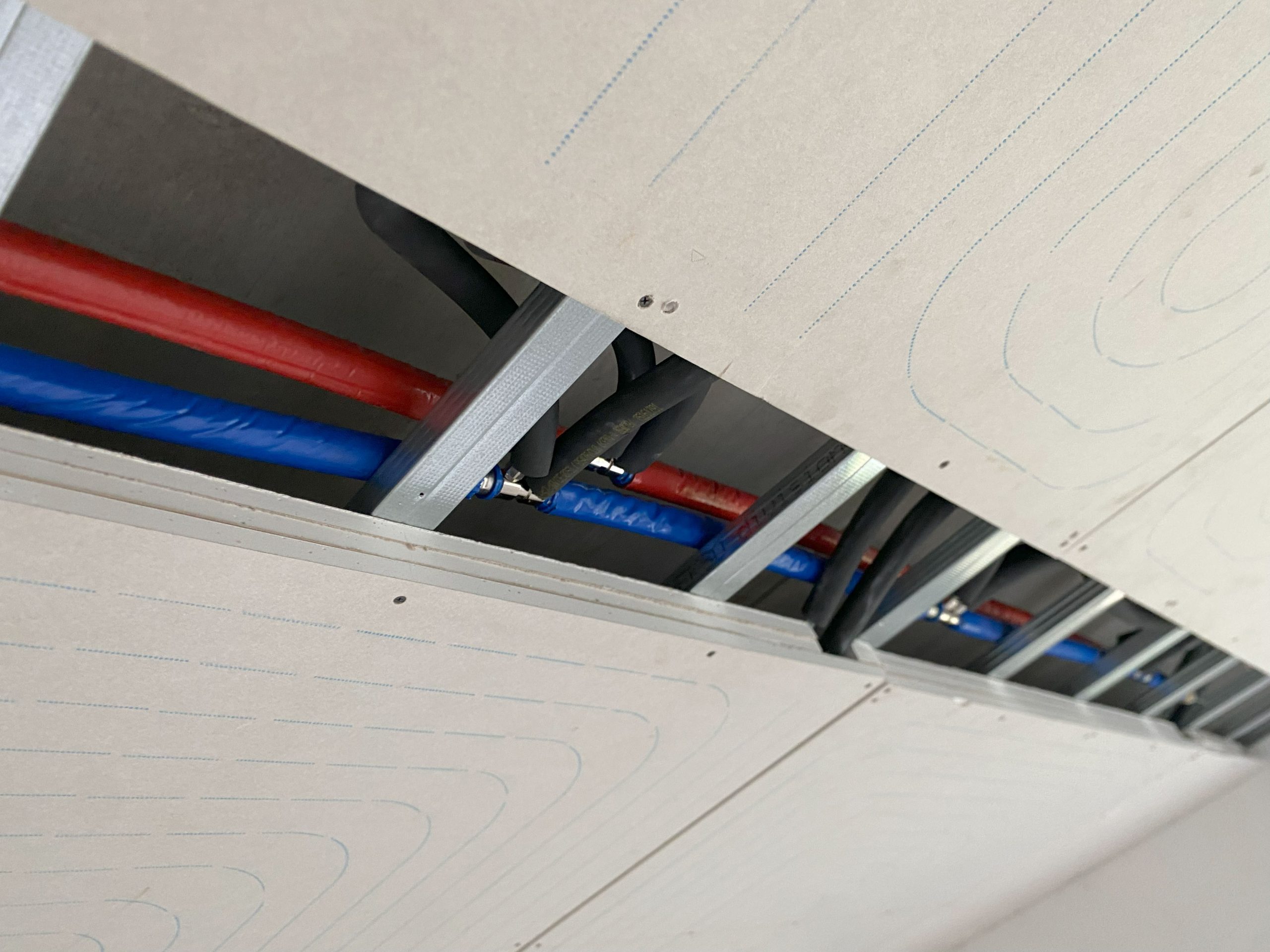

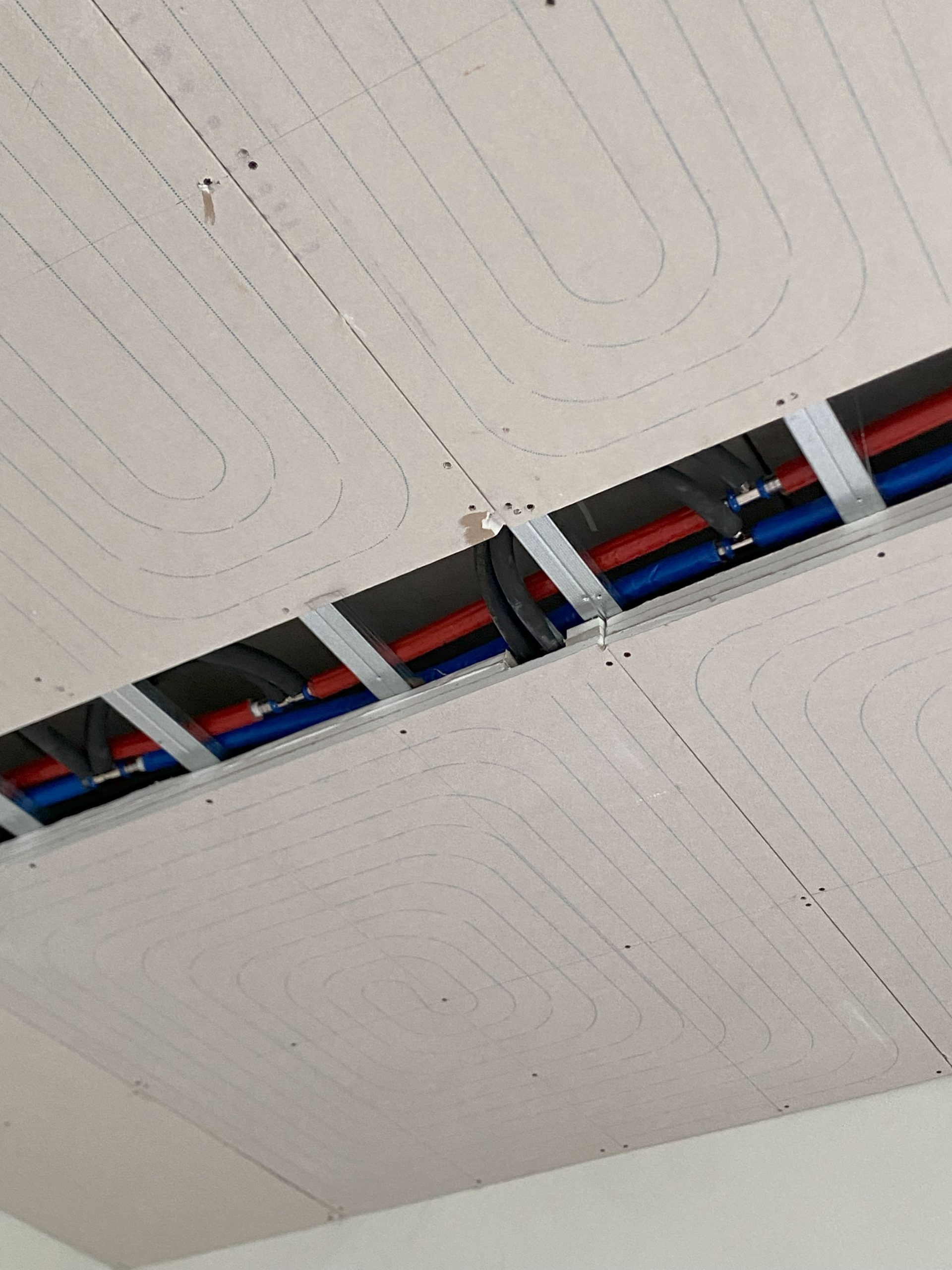

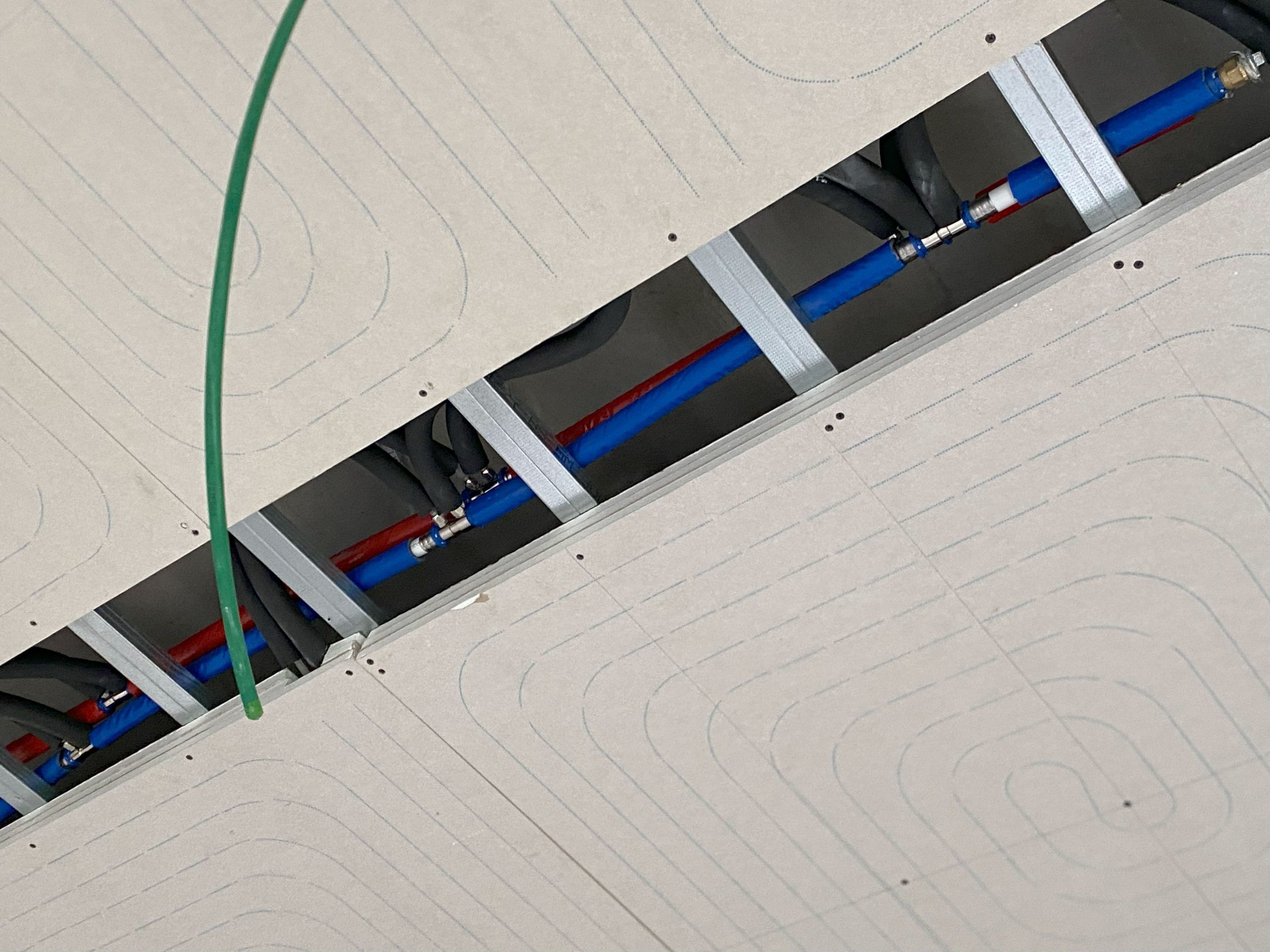

circuiti interni per un facile inserimento di corpi illuminanti a soffitto. I circuiti interni sono in tubo multistrato e fuoriescono direttamente dal pannello consentendo flessibilità e rapidità di connessione mediante raccorderia standard.
Dimensioni:
Series 200: 120×200 100×120 60×200 60×120
Tubo:
Multistrato 16×2 mm (altri a richiesta)
Passo circuito:
7,5 cm
Lunghezza circuito:
12 mt/mq con passo 7.5 cm
Volume circuito:
1.4 lt/mq con passo 7.5 cm
Portata:
20 lt/h mq
Perdita di carico circuito:
Pannello 120×200 cm – passo 7.5 cm 0.2 kPa
Pannello 60×200 cm – passo 7.5 cm 0.13 kPa
Pannello 100×120 cm – passo 7.5 cm 0.13 kPa
Pannello 60×120 cm – passo 7.5 cm 0.1 kPa
Peso:
17 kg/mq
Superficie per singola linea collettore:
max 12 mq

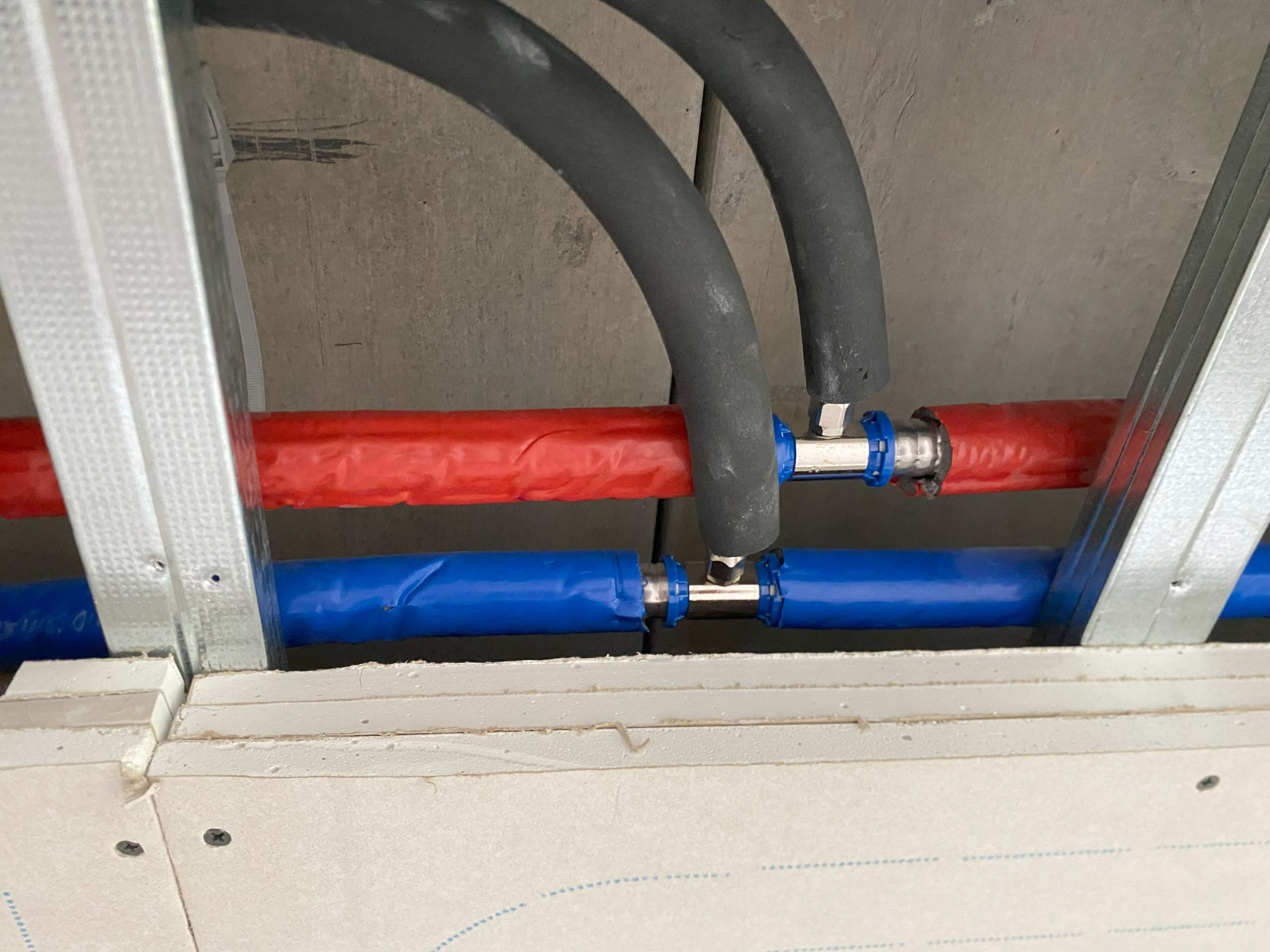

Distribuzione idraulica esterna:
tubo multistrato 20×2 mm
Classe di reazione al fuoco:
B
Cartongesso standard 10+10 mm + eps standard
