RAYGEX INFINITY S versione orizzontale
Pannello radiante a parete e soffitto

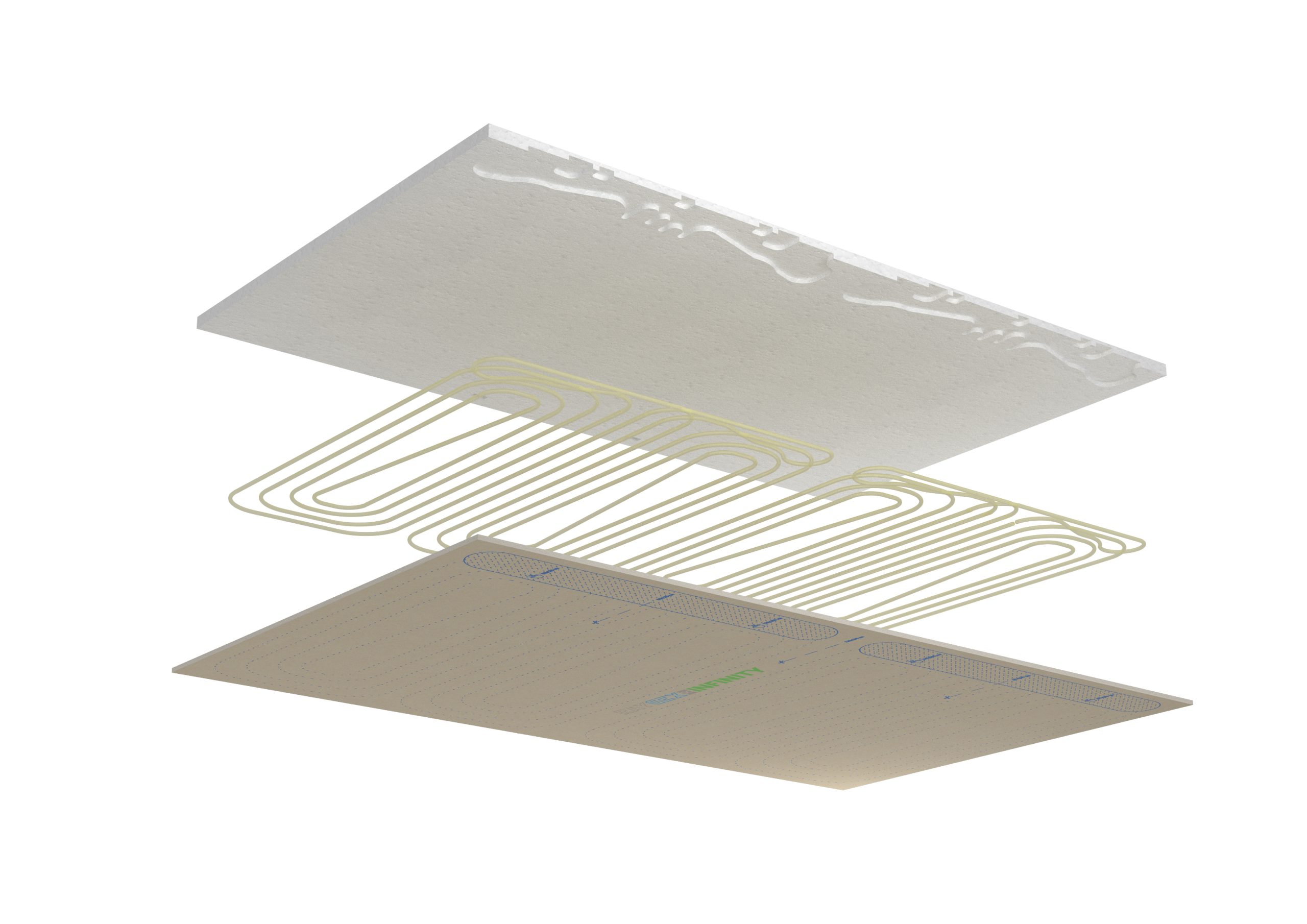

Isolante
Circuito con asole per
sezionare il pannello
Cartongesso
Un solo pannello, infinite dimensioni

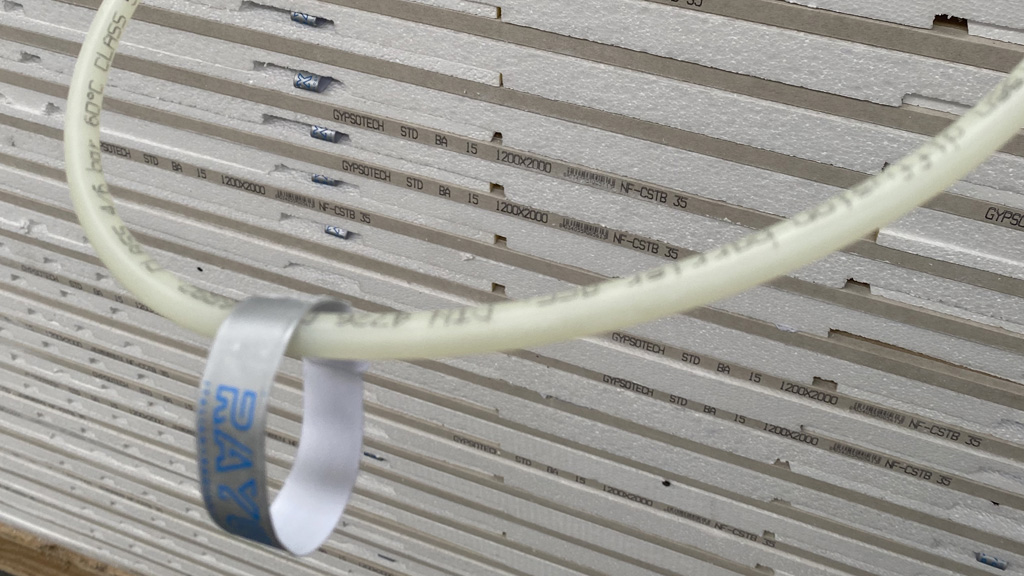

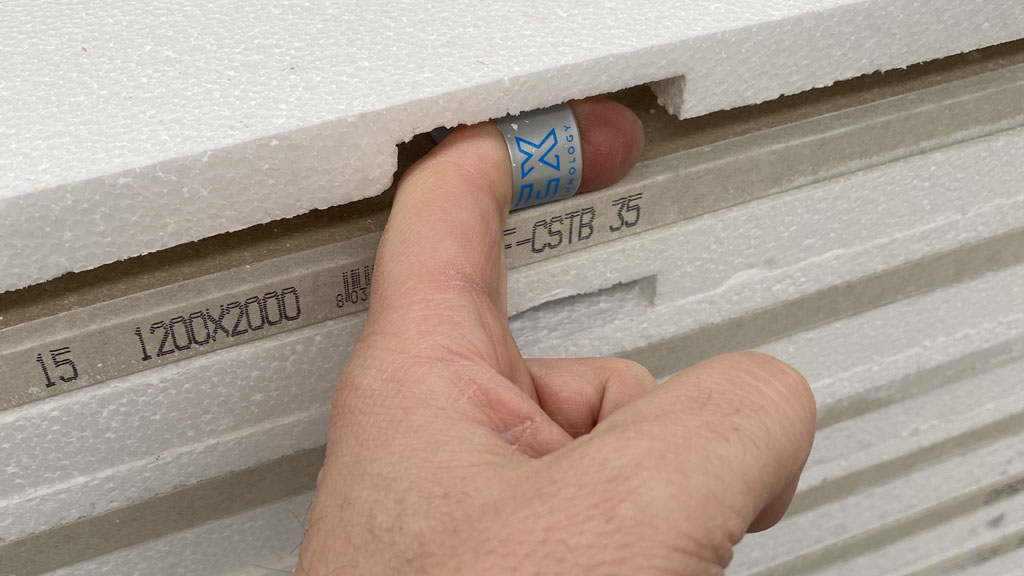

Pannello radiante a parete e soffitto dotato di asole interne che consentono il sezionamento del pannello in sottomoduli di dimensioni inferiori per incontrare le diverse esigenze applicative. Il pannello può essere personalizzato in materiali e configurazioni in base alle specifiche del cliente, può presentare passi diversi a seconda delle rese termiche richieste e dotato di zone prive di circuiti interni per un facile inserimento di corpi illuminanti a soffitto. I circuiti interni sono in polietilene con barriera ossigeno e fuoriescono dal pannello consentendo flessibilità e rapidità di connessione. I pannelli di vario formato sono collegati idraulicamente al sistema di distribuzione mediante la connessione dei circuiti che fuoriescono dai lati mediante raccorderia RAYFIT.
Brevetto europeo n° 21173402.5
Isolante
Circuito con asole per
sezionare il pannello
Cartongesso
Dimensioni e sottomoduli:
Series 200: 120X200 sottomoduli 100×120 150×120 50×120 cm
Series 240: 120X240 sottomoduli 120×120 180×120 60×120 cm
Tubo:
8 mm
Passo circuito:
3 – 5 cm
Lunghezza circuito:
17 mt/mq con passo 5 cm
25 mt/mq con passo 3 cm
Volume circuito:
0.5 lt/mq con passo 5 cm
0.7 lt/mq con passo 3 cm
Portata:
20 lt/h mq
Perdita di carico circuito:
passo 5 cm: 4 kPa series 200 4.7 kPa series 240
passo 3 cm: 6 kPa series 200 6.7 kPa series 240
Peso:
13 kg/mq
Superficie per singola linea collettore:
max 12 mq
Distribuzione idraulica esterna:
tubo multistrato 20×2 mm
Classe di reazione al fuoco:
B-s1, d0 test report n. 325242/9228/CPR
Resa termica:
passo 5 cm:
caldo 39°C 83 W/mq – freddo 15°C 60 W/mq
passo 3 cm:
caldo 39°C 99 W/mq – freddo 15°C 80 W/mq
Cartongesso standard + eps standard
Fibrogesso + fibra legno
Cartongesso resistente all’acqua + eps con grafite
Cartongesso resistente al fuoco + lana di roccia
Cartongesso grafite + poliuretano
