RAYSNAKE METAL

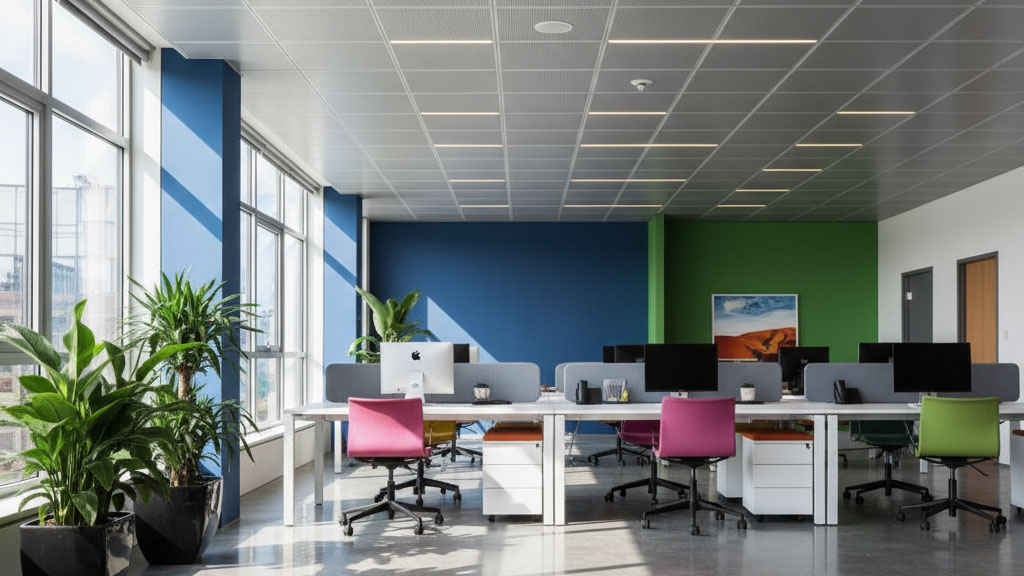

Pannello metallico radiante a soffitto
Pannello metallico in acciaio o alluminio per sistemi radianti a soffitto, personalizzabile in dimensioni, colori e materiali in base alle esigenze applicative. Sono possibili le versioni con struttura a vista, ribassata o nascosta e il pannello può essere liscio o forato a seconda dei gusti estetici del cliente.

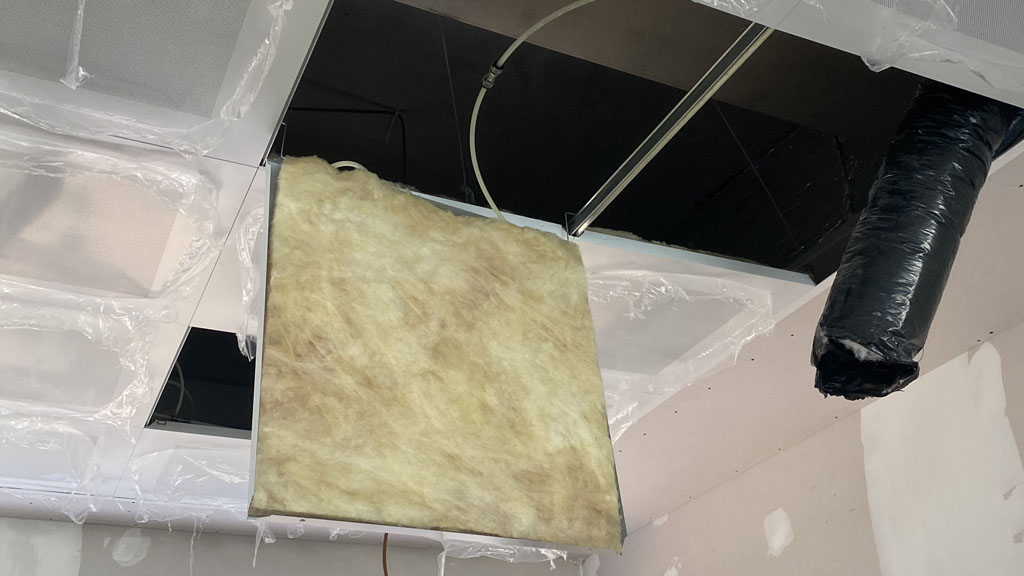

I diffusori in alluminio consentono alte prestazioni termiche e velocità di messa a regime. Lo strato isolante può essere scelto in base alle esigenze termiche e acustiche richieste. I circuiti interni sono in polietilene e sono collegati alla distribuzione idraulica esterna mediante raccorderia RAYFIT.
Dimensioni:
60×60 60×120 cm
Tubo:
8 – 10 – 12 mm
Passo circuito:
10 cm
Lunghezza circuito:
12 mt/mq
Volume circuito:
0.4 lt/mq
Portata:
20 lt/h mq
Perdita di carico circuito:
5 kPa
Peso:
13 kg/mq
Superficie per singola linea collettore:
Max 12 mq
Distribuzione idraulica esterna:
Tubo multistrato 20×2 mm
Classe di reazione al fuoco:
B-s1, d0
Resa termica:
Caldo 39°C 106 W/mq – Freddo 15°C 86 W/mq
