RAYGEX SILENT S
Pannello radiante acustico

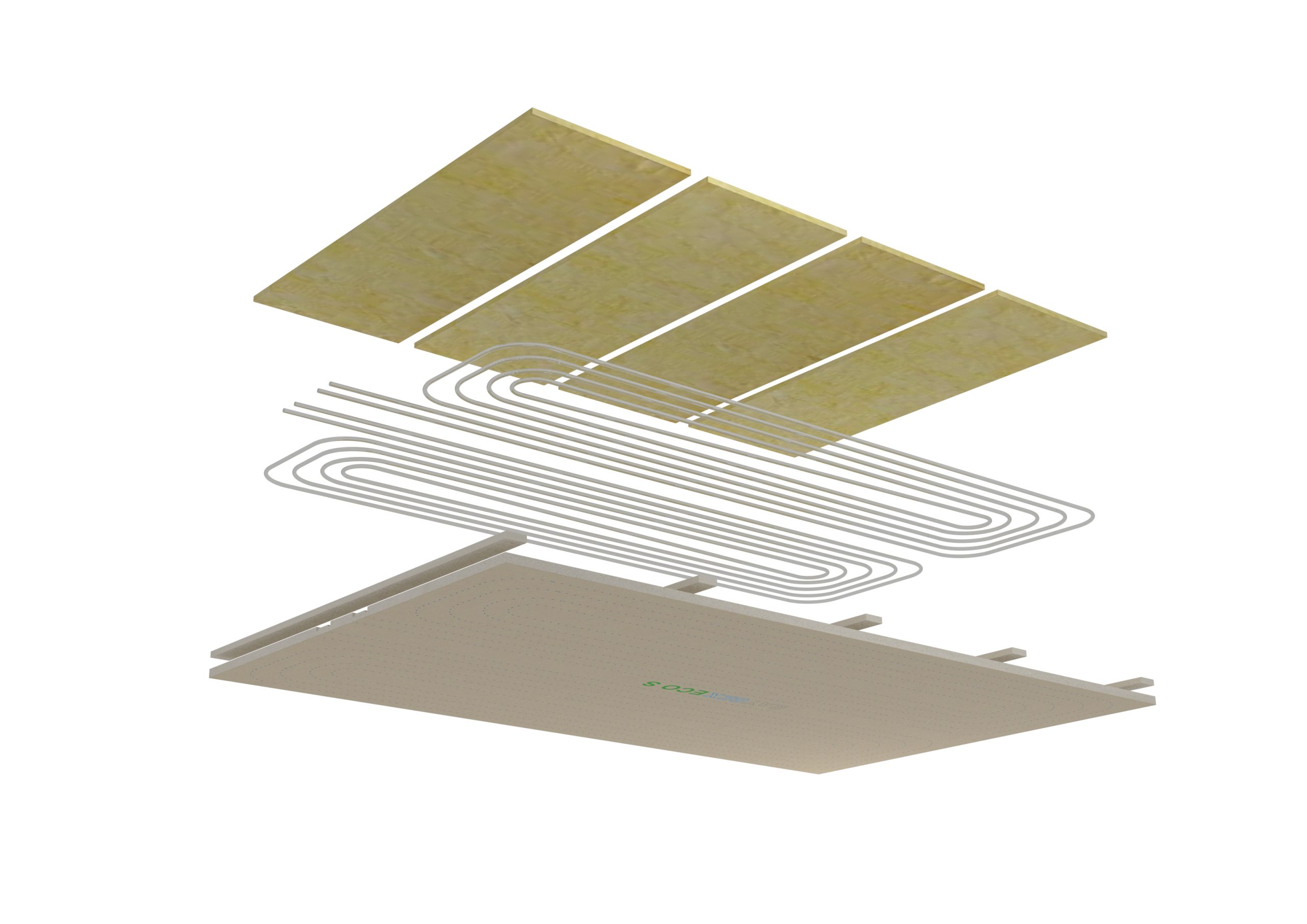

Lana minerale
Circuito
Traversini
Cartongesso acustico
Pannello radiante a parete e soffitto con proprietà acustiche, realizzato in varie dimensioni e in vari formati per incontrare le diverse esigenze applicative. Il pannello può essere personalizzato in materiali e configurazioni in base alle specifiche del cliente, può presentare passi diversi a seconda delle rese termiche richieste e dotato di zone prive di circuiti interni per un facile inserimento di corpi illuminanti a soffitto. Il pannello è dotato di particolari traversini per un sicuro tiraggio delle viti in fase di installazione.
Possiamo produrre il pannello radiante acustico nelle seguenti tre versioni:

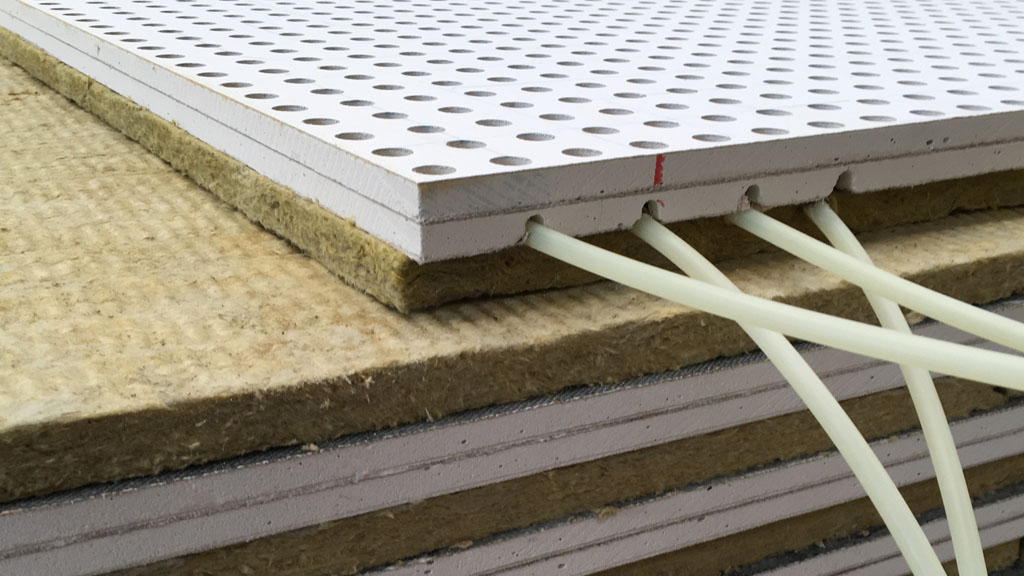

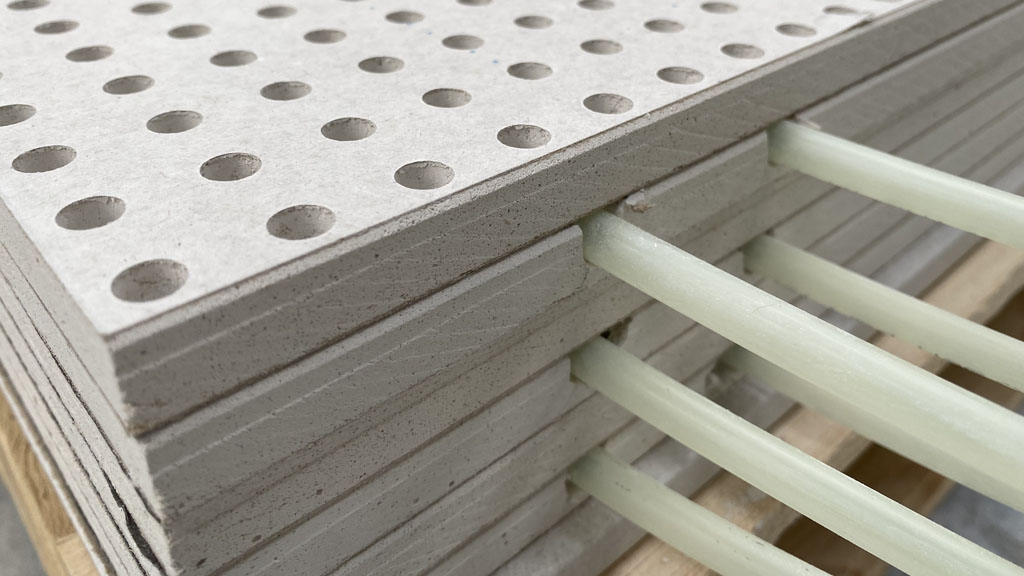

ACOUSTIC lastra forata con proprietà fonoassorbente e lana minerale
PHONIC lastra liscia ad alta densità per isolamento acustico e lana minerale
SOUND lastra liscia con potere insonorizzante alle basse frequenze e lana minerale.
Lana minerale
Circuito
Traversini
Cartongesso acustico
Dimensioni:
Series 200: 120×200 60×200 100×120 60×100 cm
Series 240: 60×240 60×120 cm
Tubo:
8 – 10 mm
Passo circuito:
3 – 5 cm
Lunghezza circuito:
17 mt/mq con passo 5 cm
25 mt/mq con passo 3 cm
Volume circuito:
0.5 lt/mq con passo 5 cm
0.7 lt/mq con passo 3 cm
Portata:
20 lt/h mq
Perdita di carico circuito:
passo 5 cm: 4 kPa series 200 4.7 kPa series 240
passo 3 cm: 6 kPa series 200 6.7 kPa series 240
Peso:
20 kg/mq
Superficie per singola linea collettore:
max 12 mq
Distribuzione idraulica esterna:
tubo multistrato 20×2 mm
Classe di reazione al fuoco:
B
Resa termica:
passo 5 cm:
caldo 39°C 83 W/mq – freddo 15°C 58 W/mq
passo 3 cm:
caldo 39°C 99 W/mq – freddo 15°C 80 W/mq
