RAYGEX EASY ALU
Pannello radiante a parete e soffitto

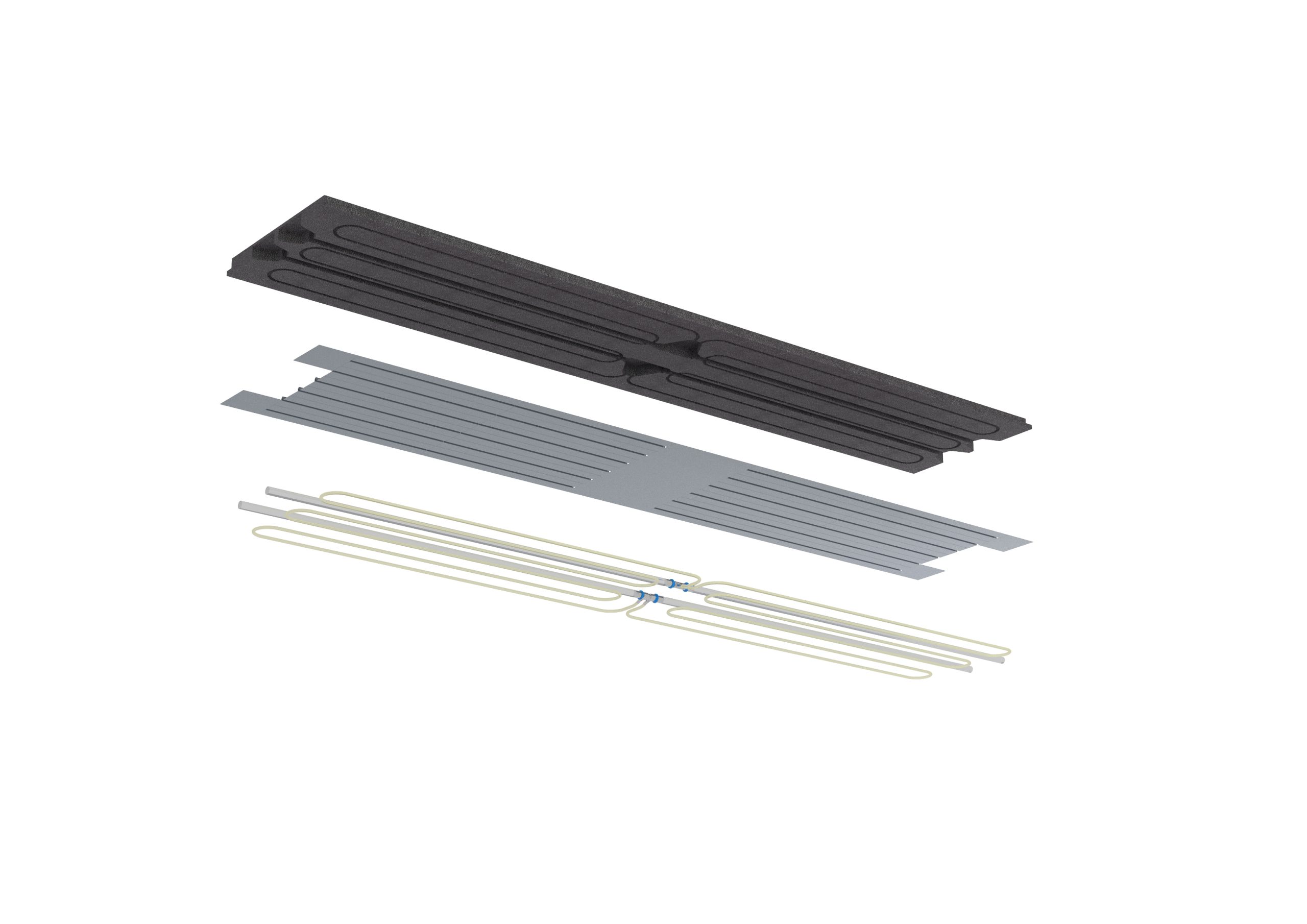

Isolante EPS
Diffusori in alluminio

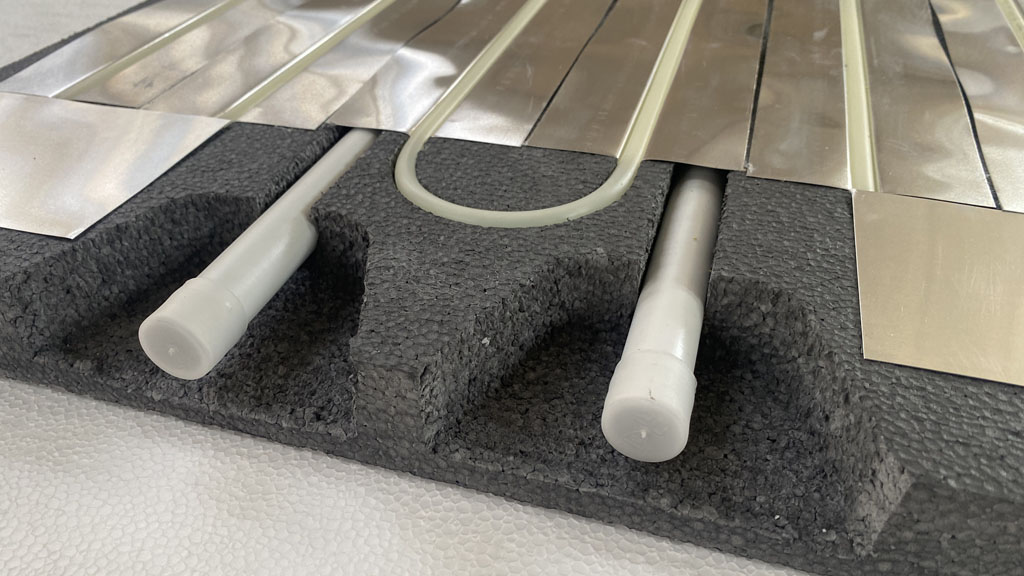

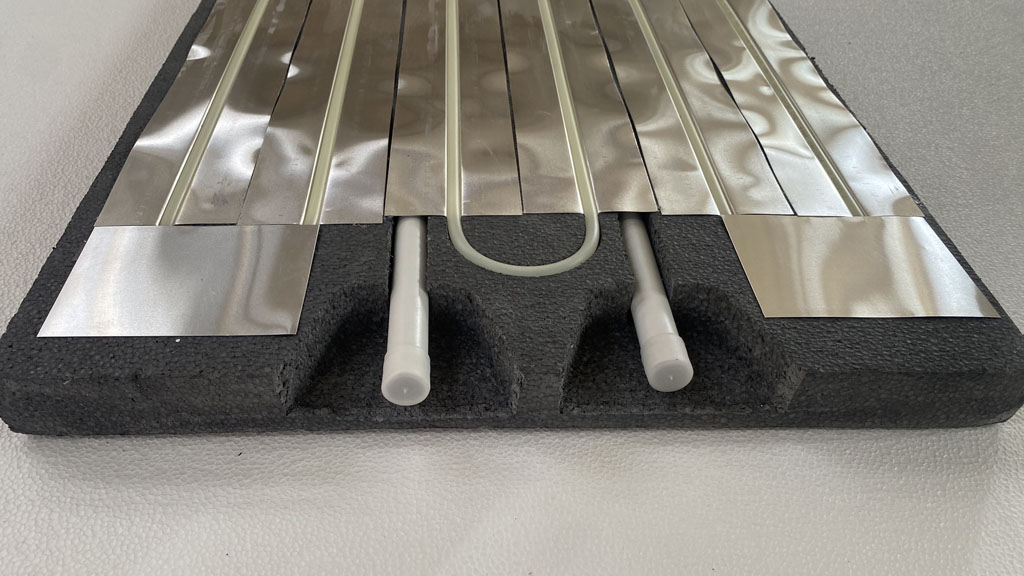

Circuito con collettore interno
e linee dinamiche da 20 mm

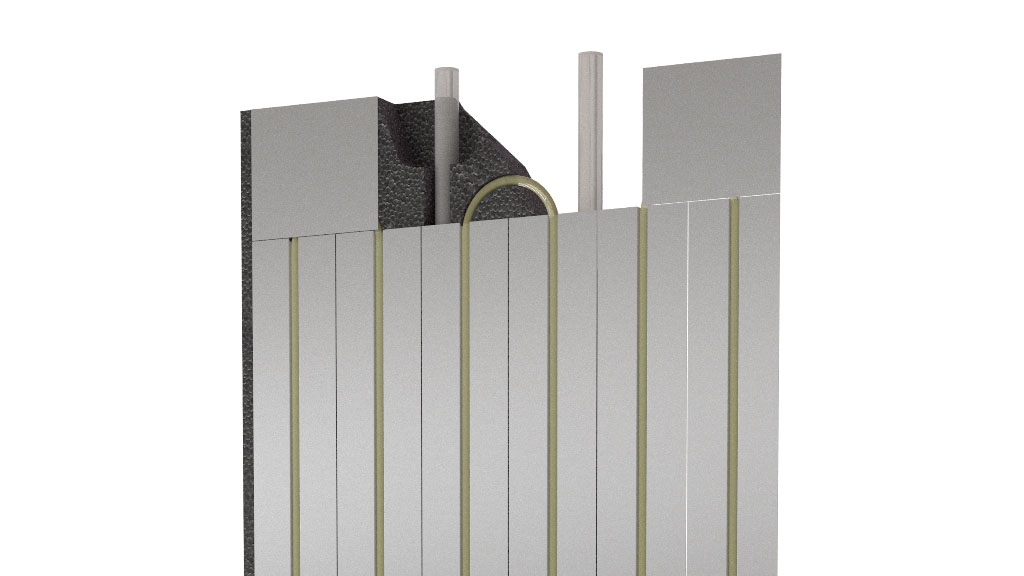

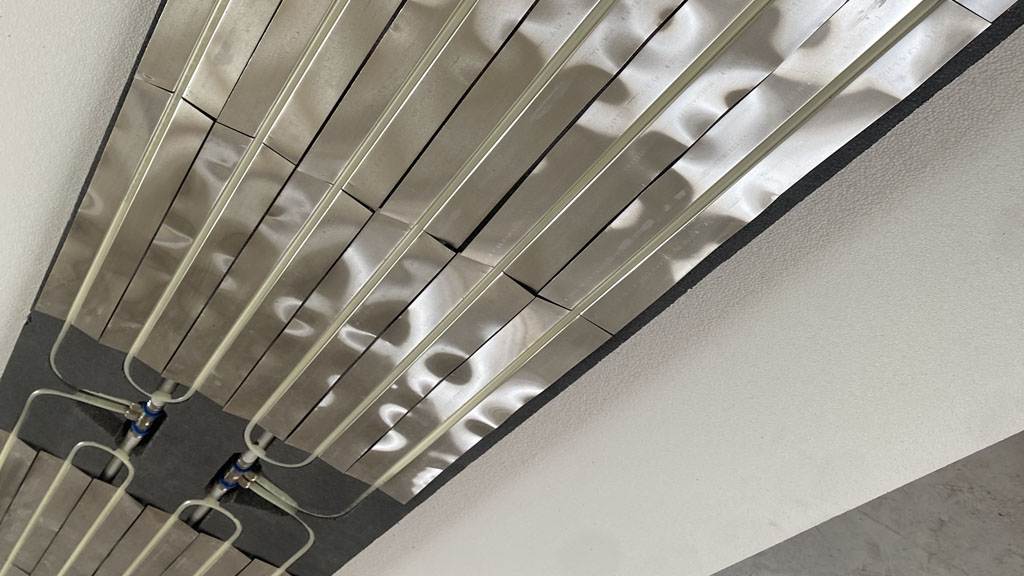

Pannello radiante a parete e soffitto in polistirene, dotato di diffusori in alluminio e collettore interno, realizzato in varie dimensioni e in vari formati per incontrare le diverse esigenze applicative. Il pannello può essere personalizzato in materiali e configurazioni in base alle specifiche del cliente. I circuiti interni sono in polietilene con barriera ossigeno e le dorsali interne dinamiche in multistrato consentono flessibilità e semplice allacciamento idraulico mediante raccorderia standard. La finitura finale con cartongesso o materiale similare avviene separatamente in un secondo momento.
Isolante EPS
Diffusori in alluminio
Circuito con collettore interno
e linee dinamiche da 20 mm
Dimensioni:
Series 200: 50×200 50×100 cm
Series 240: 50×240 50×120 cm
Tubo:
8 – 10 mm
Passo circuito:
8 cm
Lunghezza circuito:
13 mt/mq con passo 8 cm
Volume circuito:
0.35 lt/mq con passo 8 cm
Portata:
20 lt/h mq
Perdita di carico circuito:
Passo 8 cm: 3.3 kPa series 200 3.8 kPa series 240
Peso:
5 kg/mq
Superficie per singola linea collettore:
max 12 mq
Distribuzione idraulica esterna:
tubo multistrato 20×2 mm
Classe di reazione al fuoco:
B
Resa termica:
passo 8 cm:
caldo 36°K 80 W/mq – freddo 15°C 62 W/mq
Cartongesso standard
Cartongesso resistente all’acqua
Cartongesso resistente al fuoco
