RAYSNAKE GRID
Soffitto radiante metallico a griglia

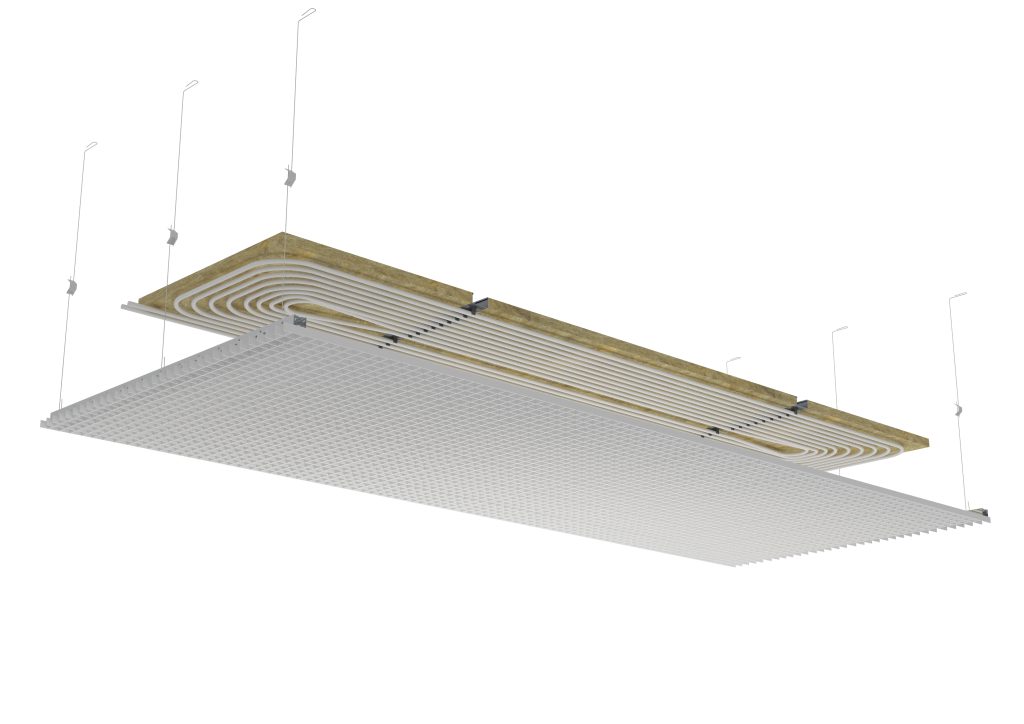

Pannello metallico GRIGLIATO in acciaio o alluminio per sistemi radianti a parete e soffitto, dotato di attivazione a tubo continuo o modulare, personalizzabile in dimensioni, colori e materiali in base alle esigenze applicative. Il grigliato metallico può essere liscio o forato a seconda dei gusti estetici del cliente e lo strato isolante può essere scelto in base alle esigenze termiche e acustiche richieste. Il sistema di attivazione radiante prevede tre soluzioni:
- GRID FLEX: foglio metallico con tubo annegato in diffusori di alluminio e isolante
- GRID MULTI: moduli di tubo multistrato con isolante
- GRID SIMPLE: profili strutturali dotati di porta tubo per circuiti continui.
Dimensioni:
50×250 cm (FLEX)
54×250 45×250 cm (MULTI)
Tubo:
16 mm (FLEX)
12 14 16 mm (MULTI)
12 14 16 mm (SIMPLE)
Passo:
7.5 cm (FLEX)
3 – 5 cm (MULTI)
5 cm (SIMPLE)
Portata:
20 lt/h mq (FLEX – MULTI – SIMPLE)
Resa termica riscaldamento:
Tin 36°C 80 W/mq (FLEX)
Tin 36°C 75 W/mq (MULTI)
Tin 36°C 74 W/mq (SIMPLE)
Resa termica raffrescamento:
Tin 15°C 62 W/mq (FLEX)
Tin 15°C 60 W/mq (MULTI)
Tin 17°C 85 W/mq (SIMPLE)
Materiale soffitto metallico:
Acciaio – alluminio
Dimensioni soffitto metallico:
60×60 60×120 120×120 cm
Intervallo base:
8-15 mm
Intervallo altezza:
30 – 60 mm

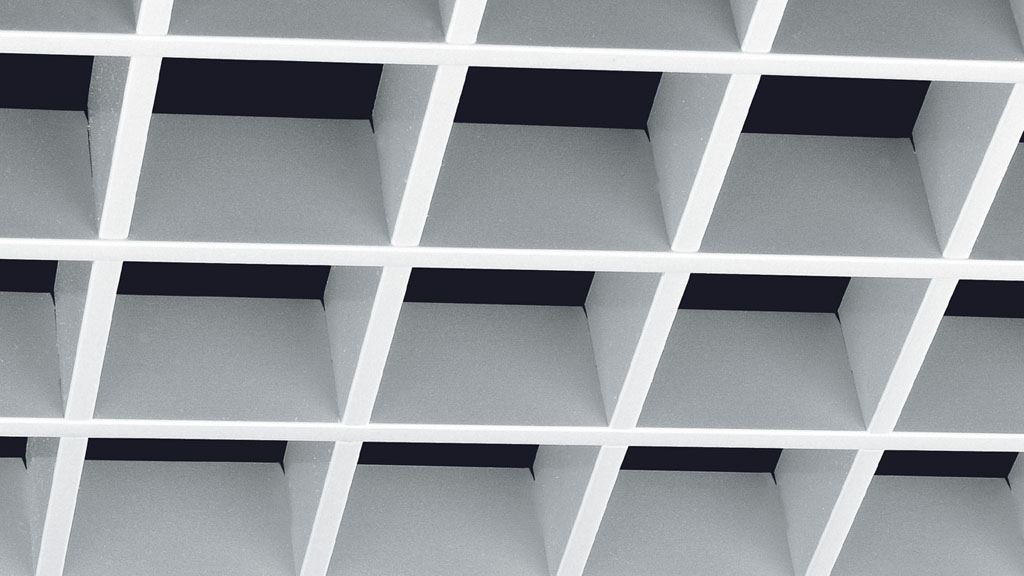

Intervallo maglia:
13 – 300 mm
Design:
Bladeone – Flat – Line
Bladeone A
Bladeone B
Bladeone C
Bladeone D
Bladeone E
Bladeone F
Bladeone R
Flat G
Flat H
Flat L
Flat M
Flat N
Flat O
Flat P
Flat Q
