RAYSNAKE BAFFLE MINI

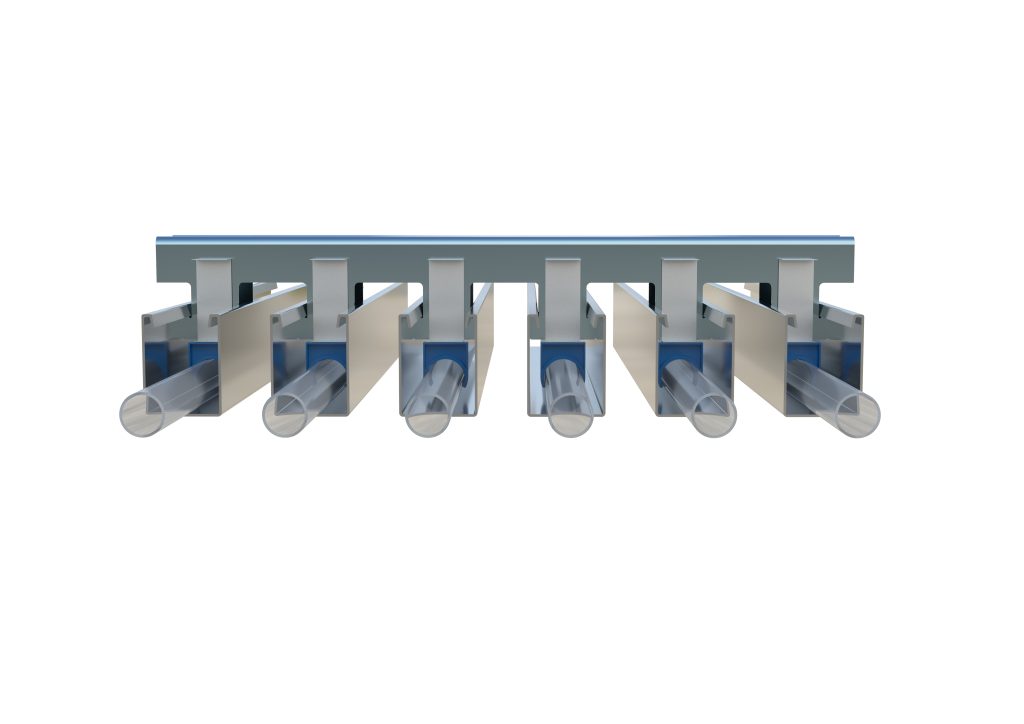

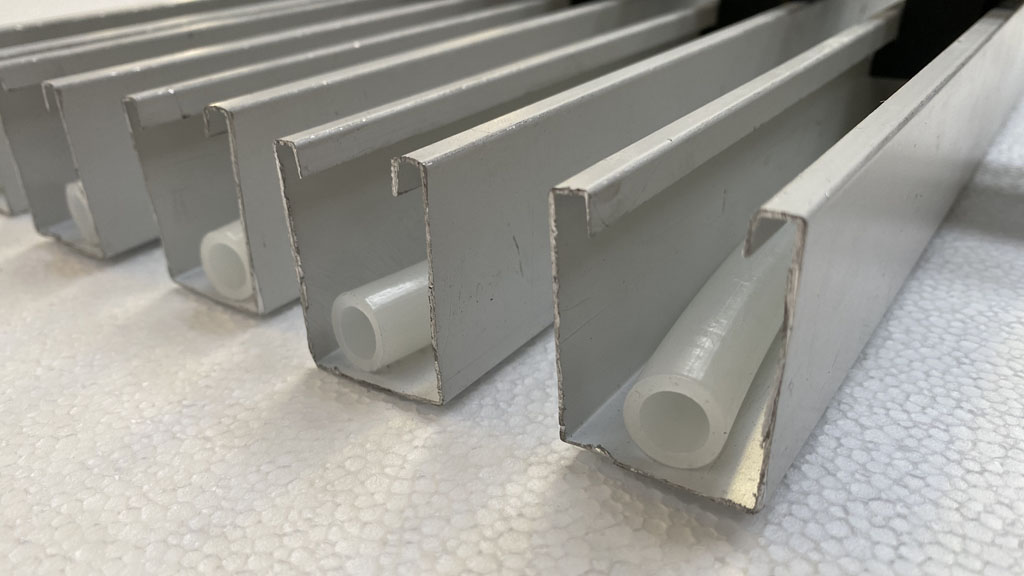

Pannello metallico a BAFFLE in acciaio o alluminio per sistemi radianti a parete esoffitto, dotato di attivazione con tubazione continua in multistrato o polietilene, personalizzabile in dimensioni, colori e materiali in base alle esigenze applicative. Il baffle metallico può essere liscio o forato a seconda dei gusti estetici del cliente. Lo strato isolante può essere scelto in base alle esigenze termiche e acustiche richieste.
Dimensioni:
Base 30 mm Altezza 40 mm Passo 50 mm
Base 40 mm Altezza 40 mm Passo 80 mm
Base 50 mm Altezza 50 mm Passo 90 mm
Base 60 mm Altezza 60 mm Passo 100 mm
Lunghezza max 4.000 mm
Tubo:
12 – 14 – 16 mm
Passo circuito:
5 cm
Lunghezza circuito:
Tubo 12 60 mt
Tubo 14 70 mt
Tubo 16 80 mt
Portata:
20 lt/h mq
Classe di reazione al fuoco:
B-s1, d0
Resa termica:
Caldo 36°K 74 W/mq – Freddo 17°C 97 W/mq
