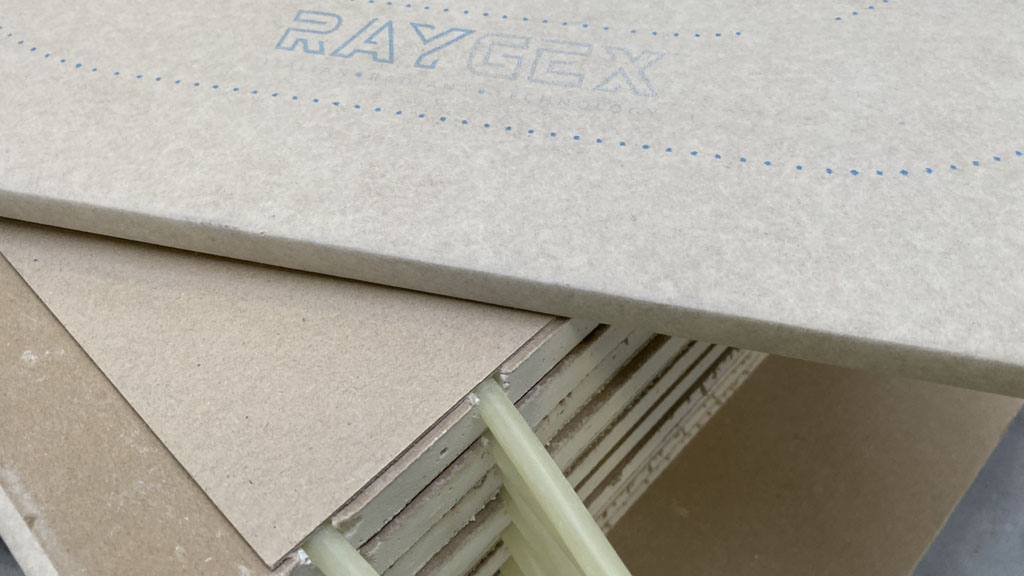

RAYGEX EASY S
Pannello radiante a parete e soffitto

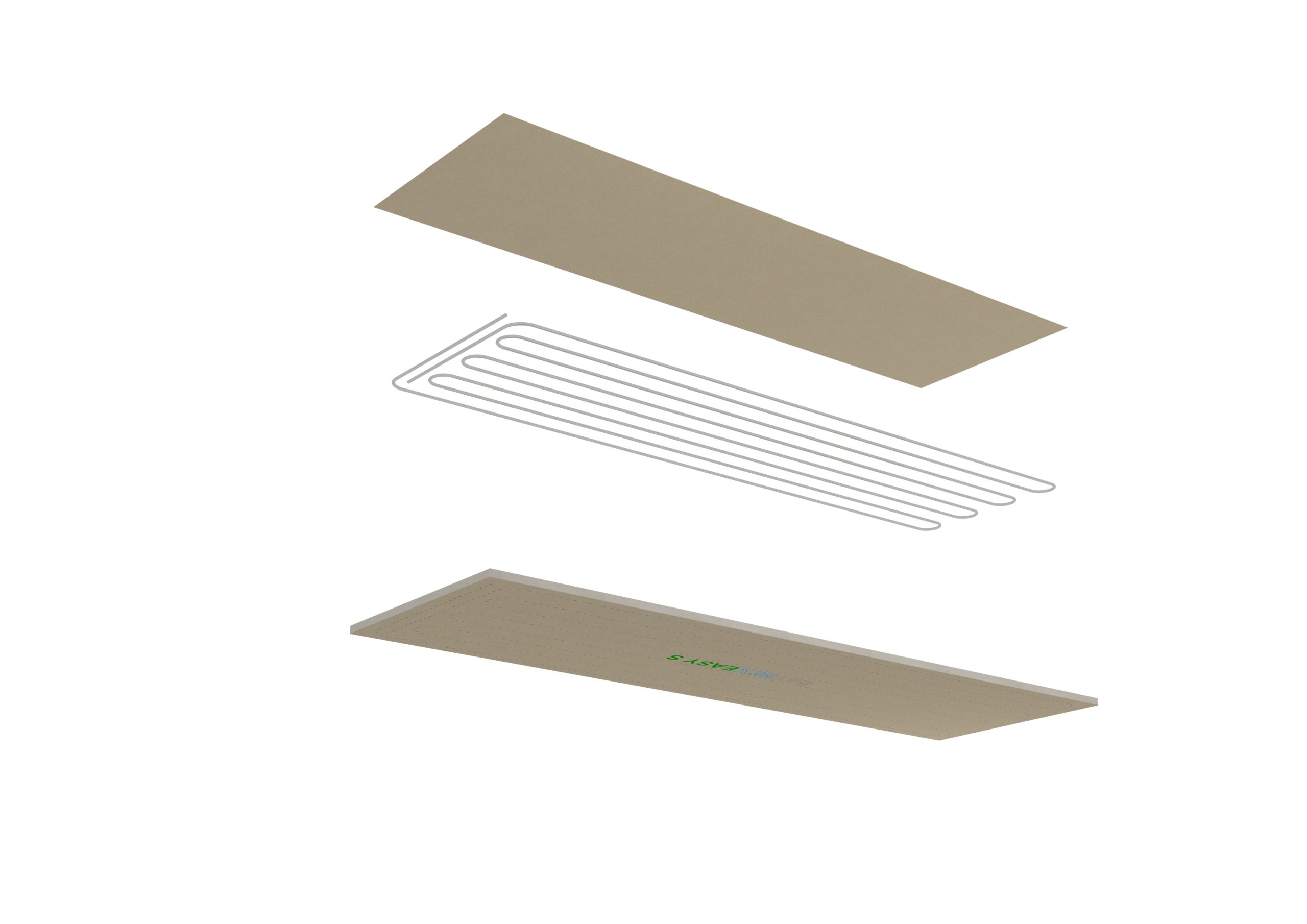

Cartone
Circuito
Cartongesso

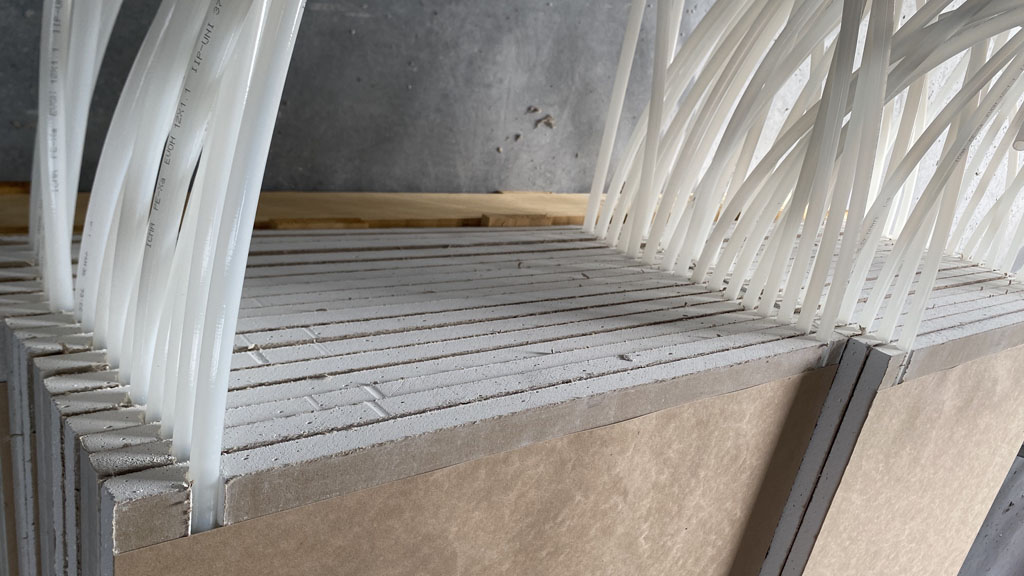

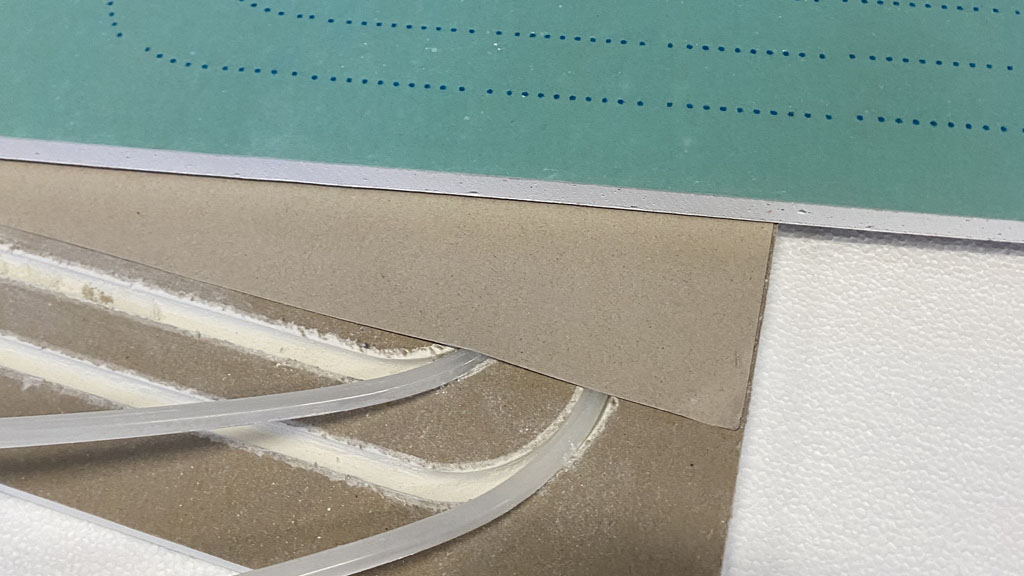

Pannello radiante a parete e soffitto senza isolante, realizzato in varie dimensioni e in vari formati per incontrare le diverse esigenze applicative. Il pannello può essere personalizzato in materiali e configurazioni in base alle specifiche del cliente, può presentare passi diversi a seconda delle rese termiche richieste e dotato di zone prive di circuiti interni per un facile inserimento di corpi illuminanti a soffitto. I circuiti interni sono in polietilene con barriera ossigeno e fuoriescono direttamente dal pannello consentendo flessibilità e rapidità di connessione. I pannelli di vario formato sono collegati idraulicamente al sistema di distribuzione mediante la connessione dei circuiti che fuoriescono dai lati mediante raccorderia RAYFIT.
Cartone
Circuito
Cartongesso
Dimensioni:
60×240 60×200 60×120 cm
Tubo:
8 – 10 – 12 mm
Passo circuito:
3 – 5 – 7 cm
Lunghezza circuito:
13 mt/mq con passo 7 cm
17 mt/mq con passo 5 cm
25 mt/mq con passo 3 cm
Volume circuito:
0.35 lt/mq con passo 7 cm
0.5 lt/mq con passo 5 cm
0.7 lt/mq con passo 3 cm
Portata:
20 lt/h mq
Perdita di carico circuito:
Tubo 8 passo 5 cm 3.5 kPa (60×120) 4 kPa (60×200) 4.7 kpa (60×240)
Tubo 8 passo 3 cm 5.4 kPa (60×120) 6 kPa (60×200) 6.7 kPa (60×240)
Tubo 10 passo 5 cm 1.6 kPa (60×120) 2 kPa (60×200) 2.6 kPa (60×240)
Tubo 10 passo 3 m 2.2 kPa (60×120) 2.7 kPa (60×200) 3.3 kPa (60×240)
Tubo 12 passo 7 cm 0.8 kPa (60×120) 1.2 kPa (60×200) 1.5 kPa (60×240)
Tubo 12 passo 5 cm 1 Kpa (60×120) 1.5 kPa (60×200) 1.9 kPa (60×240)
Peso:
15 mm 11 kg/mq
18 mm 14 kg/mq
Superficie per singola linea collettore:
max 12 mq
Distribuzione idraulica esterna:
tubo multistrato 20×2 mm
Classe di reazione al fuoco:
B
Resa termica:
passo 5 cm:
caldo 39°C 83 W/mq – freddo 15°C 60 W/mq
passo 3 cm:
caldo 39°C 99 W/mq – freddo 15°C 80 W/mq
Cartongesso standard
Cartongesso resistente all’acqua
Cartongesso resistente al fuoco
