RAYFIT
Tubi, raccorderia, collettori e accessori per sistemi radianti
- Per tubo multistrato 20×2 mm e tubo polietilene 8×1 mm – Per tubo multistrato 20×2 mm e tubo polietilene 10×1.1 mm – Per tubo multistrato 20×2 mm e tubo polietilene 12×1.1 mm – Per tubi polietilene 8×1 10×1.1 12×1.1 mm – Per tubo multistrato 20×2 mm – Per tubo multistrato 20×2 mm e 10×1.3 mm 12×1.4 mm – Per tubo rame

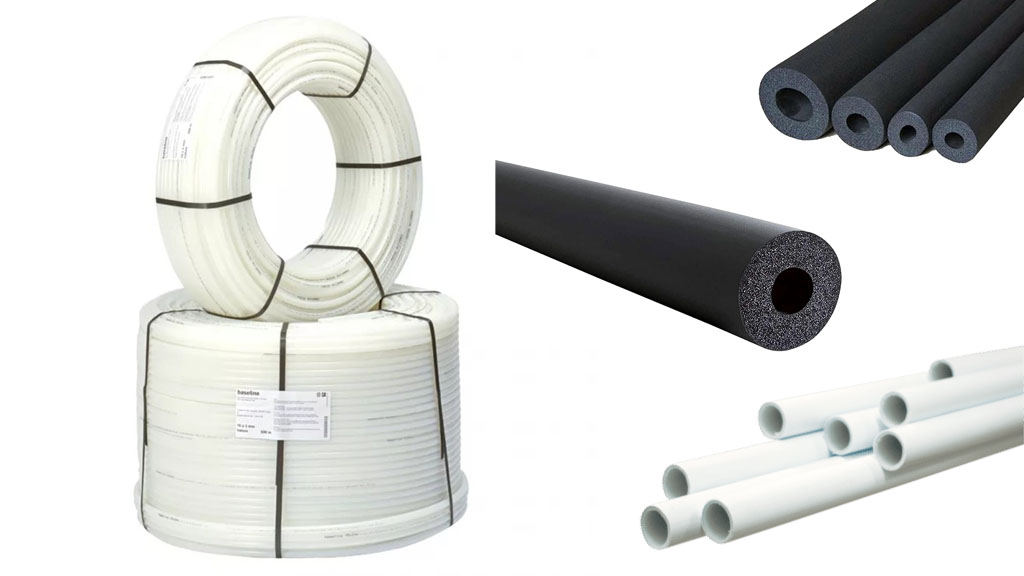

- Isolamento per tubi
- Kit riparazione
- Tubi

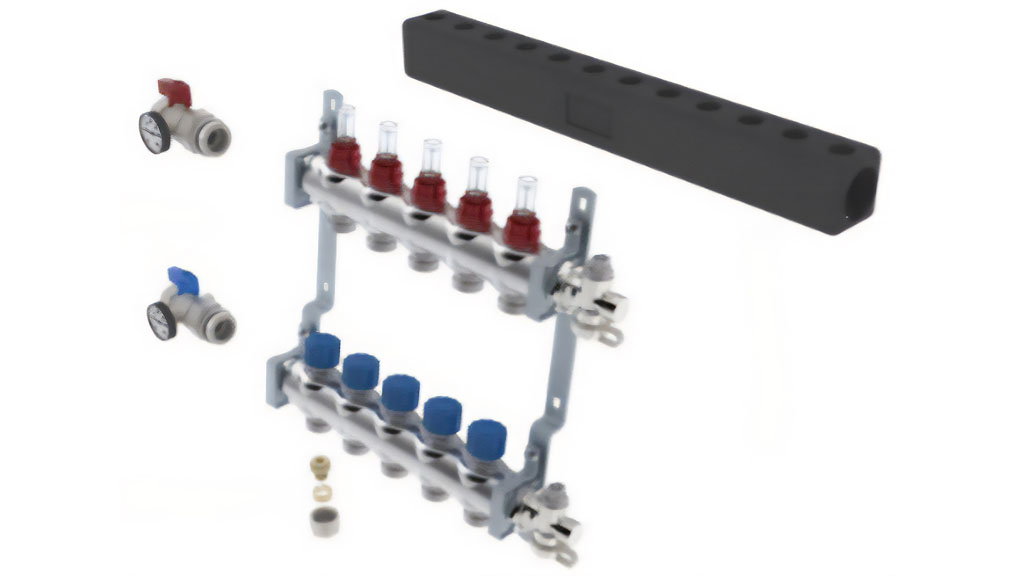

- Collettore di distribuzione in acciaio INOX con ingressi laterali Ø 1’’F e derivazioni Ø 3/4’’M eurokonus,
dotato di coibentazione, valvole con termometro,
flussimetri e staffe di fissaggio

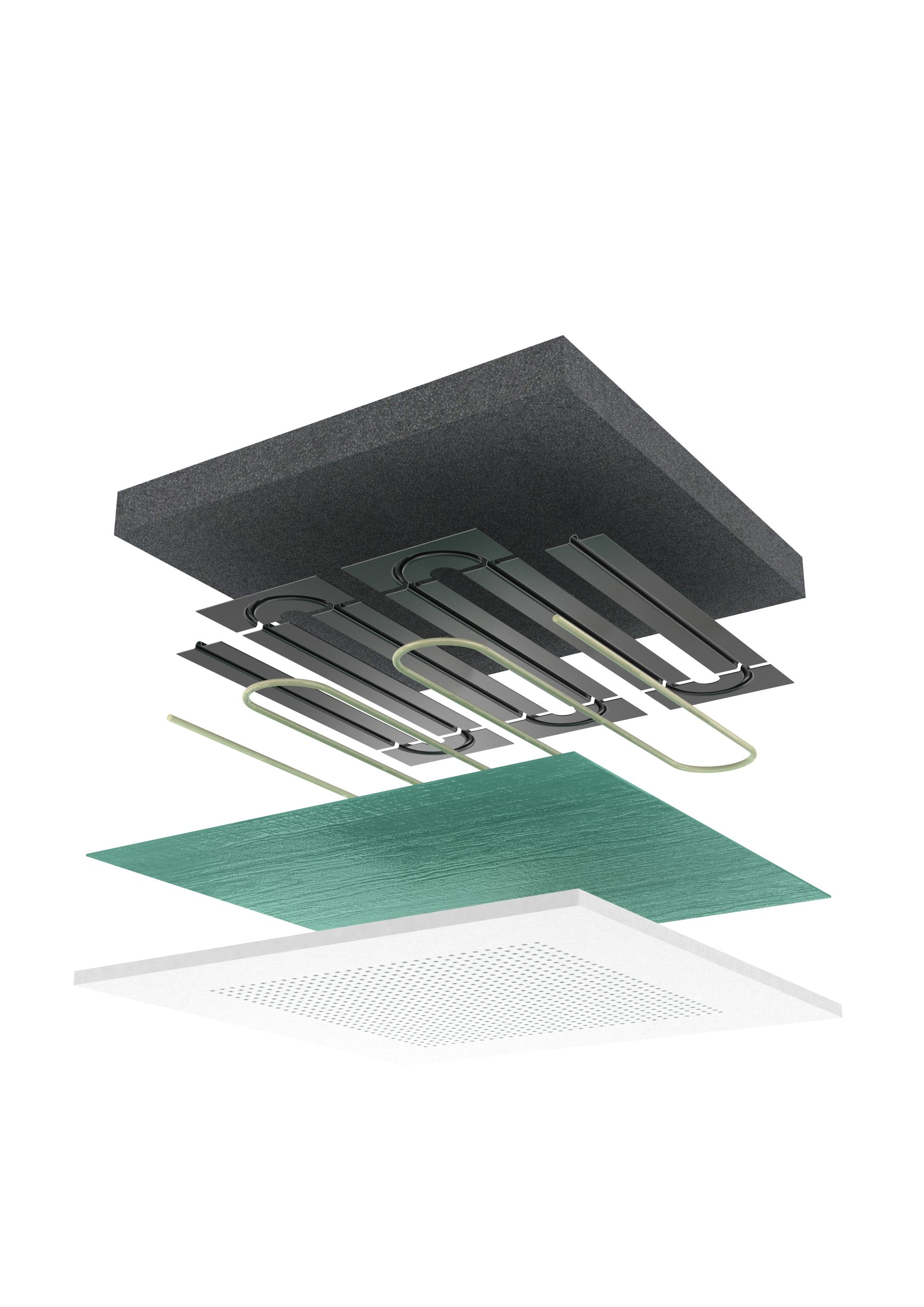

Isolante EPS
Diffusori in alluminio
Circuito con collettore interno
e linee dinamiche da 20 mm
Dimensioni:
Series 200: 50×200 50×100 cm
Series 240: 50×240 50×120 cm
Tubo:
8 – 10 mm
Passo circuito:
8 cm
Lunghezza circuito:
13 mt/mq con passo 8 cm
Volume circuito:
0.35 lt/mq con passo 8 cm
Portata:
20 lt/h mq
Perdita di carico circuito:
Passo 8 cm: 3.3 kPa series 200 3.8 kPa series 240
Peso:
5 kg/mq
Superficie per singola linea collettore:
max 12 mq
distribuzione idraulica esterna:
tubo multistrato 20×2 mm
Classe di reazione al fuoco
B
Resa termica:
passo 8 cm:
caldo 36°K 80 W/mq – freddo 15°C 62 W/mq
Cartongesso standard
Cartongesso resistente all’acqua
Cartongesso resistente al fuoco
